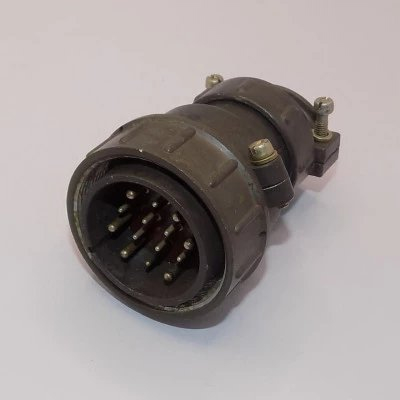

вилка ШРГ40ПК14ЭШ2 представляет собой электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Она является частью серии ШРГ, которая включает в себя различные типы соединителей для общего применения.

Расшифровка обозначения:

• ШРГ : Тип соединителя.

• 40 : Условный размер корпуса.

• П (У) : Конструктивное исполнение. В данном случае П означает прямой патрубок, а У — угловой патрубок. Однако в обозначении ШРГ40ПК14ЭШ2 буква К указывает на конструктивное исполнение с патрубком, но конкретно П или У не указано явно.

• 14 : Количество контактов.

• Э (Н) : Вид гайки патрубка. Э — для экранированного кабеля, Н — для неэкранированного.

• Ш : Тип контактов. В данном случае Ш обозначает розетку, но в контексте вилки это может быть ошибка. вилки обычно обозначаются как Г .

• 2 : Обозначение сочетания контактов. В случае ШР40П14ЭШ2 это означает четырнадцать контактов (8 контактов ? 1,5 мм и 6 контактов ? 2,5 мм).

Технические характеристики:

• Количество контактов и их диаметр : 14 контактов (8 ? 1,5 мм и 6 ? 2,5 мм).

• Сопротивление контакта : Обычно не более 5 мОм для ? 1,5 мм и 2 мОм для ? 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : 20 А для ? 1,5 мм и 35 А для ? 2,5 мм.

• Максимальная общая токовая нагрузка : Не более 230 А.

• Тип соединителя : Не
