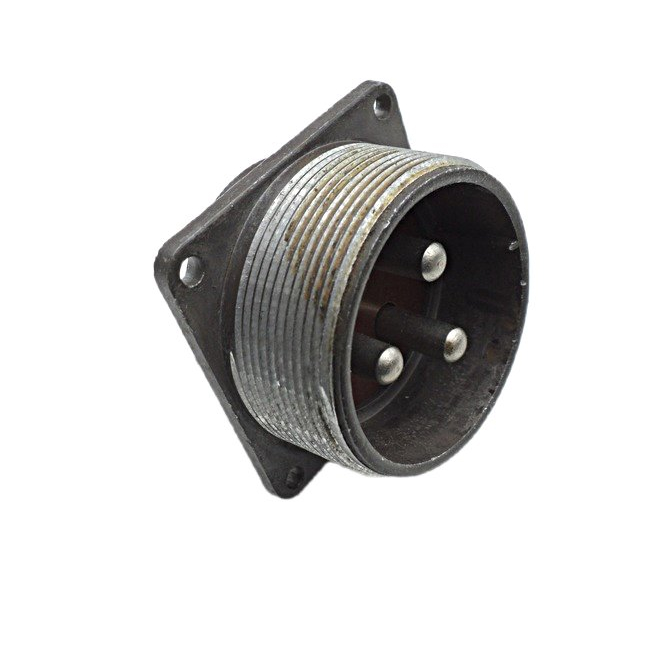

ШРГ40П3ЭШ9 вилка Блочная с Выводными Клеммами

ШРГ40П3ЭШ9 — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока. Она относится к серии ШРГ, которая включает в себя различные типы соединителей для монтажа с экранированными или неэкранированными кабелями.

Основные Характеристики

• Тип Соединителя : Герметичный, климатическое исполнение УХЛ.

• Количество Контактов : 3 контакта диаметром 5,5 мм.

• Максимальная Токовая Нагрузка :

  • На одиночный контакт: не более 100 А.

  • Общая: не более 300 А.

• Максимальное Рабочее Напряжение : до 850 В (амплитудное значение).

• Покрытие Контактов : Серебро.

• Сопротивление Контактов : не более 0,3 мОм.

• Сопротивление Изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество Сочленений-Расчленений : 500.

• Минимальная Наработка : 1000 часов.

Условия Эксплуатации

• Температура Окружающей Среды : от -60°C до +60°C.

• Смена Температур : от -60°C до +110°C (с учетом температуры перегрева контактов).

• Атмосферное Пониженное Давление : 1,3 10^-4 Па (1,3 10^-6 мм рт. ст.).

• Синусоидальная Вибрация :

  • Диапазон частот: от 1 Гц до 5000 Гц.

  • Ускорение: 300 м/с^2 (30 g).

• Механический Удар :

  • Одиночного действия: ускорение 5000 м/с^2 (500 g).

  • Многократного действия: ускорение 350 м/с^2 (35 g).

Применение

Эти вилки используются в радиоэлектронной и радиотехнической аппаратуре, а также как соединители общепромышленного назначения. Они предназначены для внутреннего и наружного применения при защите от пыли и воды.

Метод Монтажа

Монтаж осуществляется методом пайки, а сочленение — резьбовое.
