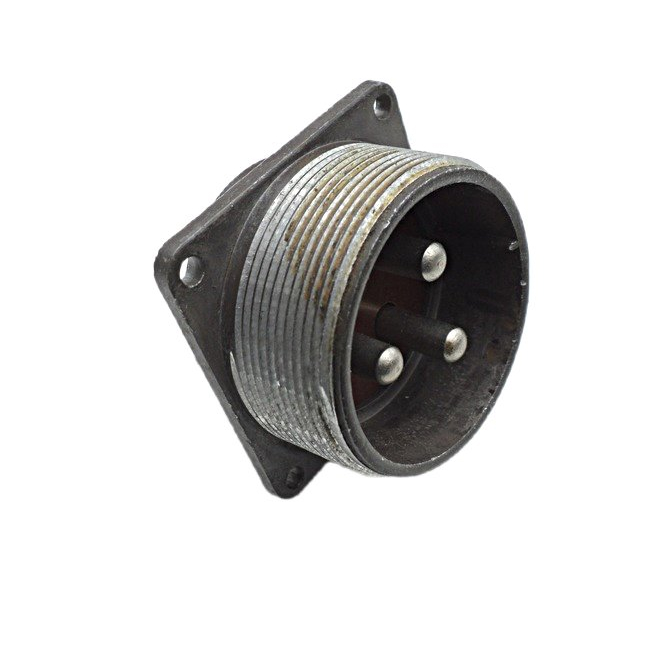

ШРГ40П3ЭШ9 — это вилка блочная (приборная) герметичного цилиндрического низкочастотного соединителя советского/российского производства, предназначенная для распределения силовых цепей в радио‑ и электронной аппаратуре. Ниже кратко по основным характеристикам и особенностям.

Соединитель используется как блочная (приборная) часть, которая сочленяется с кабельной частью типа СШР или ШР; применяется в промышленной и радиоэлектронной аппаратуре для внутреннего и наружного монтажа при дополнительной защите от пыли и влаги. Исполнение климатическое — УХЛ (умеренный и холодный климат).

• Тип: цилиндрический соединитель, вилка блочная, без патрубка (приборная часть).

• Условный размер корпуса — 40, корпус обычно из алюминиевого сплава, изолятор — карболит.

• Количество контактов — 3 штифтовых (штыревых) контакта диаметром 5,5 мм.

• Сочленение с розеткой — резьбовое, обеспечивается надежная поляризация корпусов.

• Максимальный рабочий ток на один контакт — до 100 А, общая токовая нагрузка блока — до 300 А.

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Сопротивление контактов — не более 0,3 мОм, что обеспечивает малые потери и перегрев при нагрузке.

• Сопротивление изоляции — не менее 5000 МОм.

• Рабочий диапазон температур: от −60 до +60 °C.

• Относительная влажность до 98% при +25 °C.

• Рабочее пониженное давление до примерно1,33⋅10−41{,}33 \cdot 10^{-4}1, 33 ⋅ 1 0 − 4 Па (порядка10−610^{-6}1 0 − 6 мм рт. ст.).

• Соединитель рассчитан на многократные операции сочленения‑расчленения (до 500 циклов) и минимальную наработку около 1000 часов.

• Диапазон синусоидальной вибрации — 1–5000 Гц, допустимое ускорение до 300 м/с² (около 30 g).

• Одиночные удары — до 5000 м/с² (около 500 g), многократные удары — до 350 м/с² (около 35 g).
