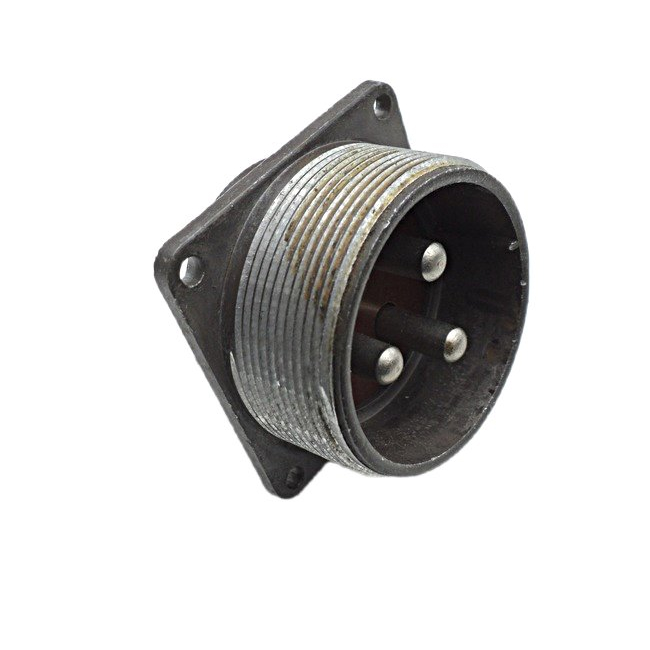

Соединитель ШРГ40П3ЭШ9 — это низкочастотный цилиндрический герметичный соединитель для объемного монтажа с резьбовой фиксацией сочлененного положения. Он применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общепромышленного назначения. вилки блочные (приборные) ШРГ сочленяются с соответствующими кабельными частями соединителей СШР и ШР.

Расшифровка условного обозначения ШРГ40П3ЭШ9 :

• ШРГ — тип соединителя.

• 40 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• 3 — количество контактов.

• Э — для экранированного кабеля (отсутствует). Обозначает вид гайки патрубка для экранированного кабеля.

• Ш — вилка. Обозначает вид контактов.

• 9 — обозначение сочетания контактов (условное число).

Технические характеристики ШРГ40П3ЭШ9 :

• Рабочий ток: не более 100 А.

• Максимальное рабочее напряжение постоянного тока: не более 850 В.

• Диаметр контактов: 5,5 мм.

• Покрытие контактов: серебро.

• Сопротивление контактов: 0,3 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Скорость утечки воздуха при перепаде давления до 9,8?104 Па (1 кгс/см2): не более 2 л/ч.

• Минимальная наработка: 1000 ч.

• Срок сохраняемости: не менее 15 лет.

• Сочленение: резьбовое.

• Тип корпуса: герметичный.

• Метод монтажа: пайка.

• Габаритные размеры: не более
