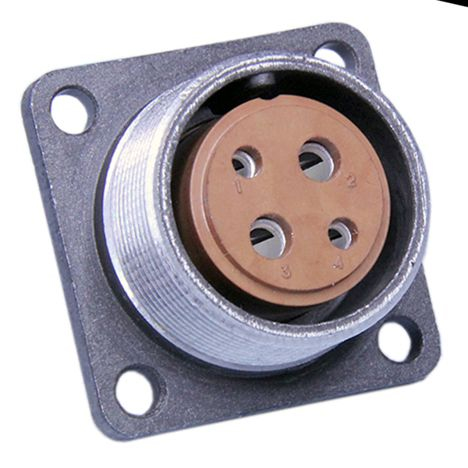

ШРГ40П3ЭШ9 — это вилка приборная (блочная) низкочастотного цилиндрического соединителя общего назначения. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре, а также в электро- и контрольно-измерительных приборах для соединения цепей постоянного и переменного тока с частотой до 3 МГц.

Технические характеристики

Соединитель выдерживает рабочий ток до 100 А на контакт при максимальном напряжении не более 850 В. Диаметр контактов составляет 5,5 мм, сопротивление контакта — не более 0,3 мОм, а сопротивление изоляции — не менее 5000 мОм.

Метод монтажа — пайка, покрытие контактов — серебро. Габаритные размеры — 48×48×42 мм, рабочая температура от -60°C до +60°C.​

Надежность и условия эксплуатации

Ускорение механического удара: одиночного действия — 5000 м/с², многократного — 350 м/с²; линейной нагрузки — 2000 м/с². Количество соединений-расчленений — до 500 циклов, срок службы — не менее 15 лет.

Применяется во внутренних и наружных условиях (с защитой от пыли и влаги) в климатическом исполнении УХЛ.

Расшифровка обозначения

ШРГ — тип соединителя, 40 — условный размер корпуса, П — приборное (прямое) исполнение, 3 — количество контактов, Э — экранированный вариант, Ш — вилка, 9 — комбинация контактов.
