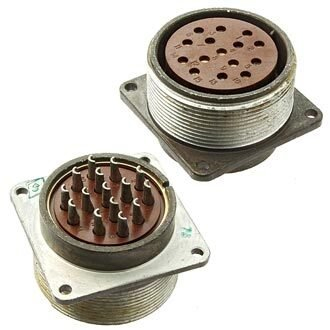

ШРГ40П1ЭШ4 — это низкочастотный цилиндрический герметичный электрический соединитель приборного исполнения, предназначенный для радиоэлектронной и радиотехнической аппаратуры. Он используется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

Обозначение ШРГ40П1ЭШ4 расшифровывается следующим образом: ШРГ — тип соединителя (герметичный), 40 — условный размер корпуса, П — приборная вилка без патрубка, 1 — количество контактов (вариант с 1 контактом), Э — гайка для экранированного кабеля, Ш — повышенные механические характеристики, 4 — исполнение (например, по климату или монтажу).

Технические характеристики

Соединитель выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², одиночные удары до 5000 м/с² и многократные до 350 м/с², а также линейные нагрузки до 2000 м/с². Рабочий диапазон температур — от -60°C до +60°C, с возможностью кратковременного нагрева контактов до +110°C. Он предназначен для климатического исполнения УХЛ, подходит для внутреннего и наружного применения с защитой от пыли и влаги.

Применение

ШРГ40П1ЭШ4 применяется как соединитель общего назначения в аппаратуре, где требуется надежное соединение при жестких механических и климатических условиях, включая вакуум до 1,3×10⁻⁴ Па. Это блочное (приборное) исполнение без патрубка для объемного монтажа с резьбовой фиксацией.
