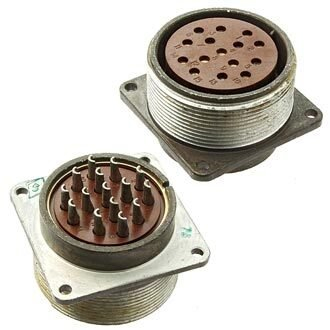

ШРГ40П1ЭШ2 — это, вероятно, разъём низкочастотный цилиндрический герметичный (с учётом похожих моделей вроде ШРГ40П16ЭШ2), используемый в радиоэлектронной и радиотехнической аппаратуре. Он предназначен для надёжного соединения электрических цепей постоянного и переменного тока (до 3 МГц, амплитуда до 850 В) в приборах общего назначения.

Назначение

Это вилка приборная без патрубка для внутреннего или наружного применения (с защитой от пыли и влаги потребителем). Климатическое исполнение — УХЛ, рабочий ток — до 25 А.

Расшифровка обозначения

• ШРГ — тип соединителя (герметичный).

• 40 — условный размер корпуса.

• П — приборное исполнение без патрубка.

• 1 (или 16 в аналогах) — количество контактов.

• ЭШ2 — экранированный вариант с определённой фиксацией.

Технические характеристики

Соединитель выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (одиночные — 5000 м/с², многократные — 350 м/с²) и линейные нагрузки (до 2000 м/с²). Диапазон температур: от -60 до +60 °С.
