ШРГ40П16ЭШ2 — это низкочастотный герметичный соединитель, предназначенный для использования в электрических цепях как постоянного, так и переменного тока. Он может работать при частотах до 3 МГц и напряжении до 850 В (амплитудное значение). Этот соединитель применяется для соединения и разъединения электрических цепей, проводов и кабелей в различных видах электро- и радиоаппаратуры.

Основные характеристики

• Тип соединителя : герметичный.
• Климатическое исполнение : УХЛ (умеренно-холодный климат).
• Условный размер корпуса : 40.
• Количество контактов : 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).
• Максимальная токовая нагрузка на одиночный контакт : до 10 А для ? 1,5 мм и до 25 А для ? 2,5 мм.
• Общая максимальная токовая нагрузка : до 190 А.
• Сопротивление изоляции : не менее 5000 МОм.
• Сопротивление контактов : не более 2,5 мОм для ? 1,5 мм и 1 мОм для ? 2,5 мм.
• Рабочая температура окружающей среды : от -60 °C до +60 °C.

Конструкция

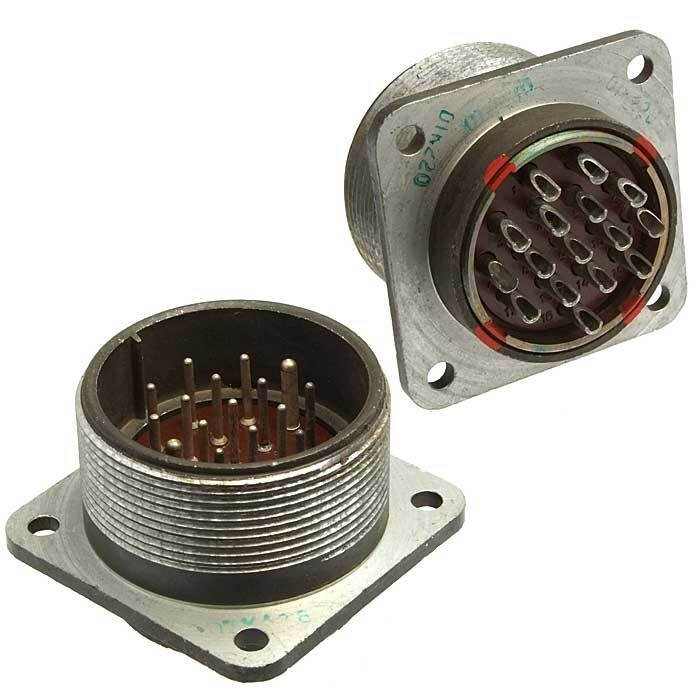

Соединитель состоит из блочной вилки, которая может быть изготовлена как без патрубка, так и с прямым патрубком. Сочленение осуществляется с помощью резьбы, а поляризация корпусов выполнена одношпоночная. Контакты покрыты серебром или никелем, что обеспечивает хорошую проводимость и защиту от коррозии. Метод монтажа — пайка.

Применение

ШРГ40П16ЭШ2 предназначен для монтажа с экранированными или неэкранированными кабелями. Он может использоваться как в помещениях, так и на открытом воздухе при условии защиты от пыли и влаги. Соединители данной серии также имеют высокую механическую прочность и устойчивость к вибрациям и ударам.Гарантийный срок хранения соединителей составляет 25 лет с момента изготовления, а минимальная наработка — не менее 1000 часов в различных режимах эксплуатации.
