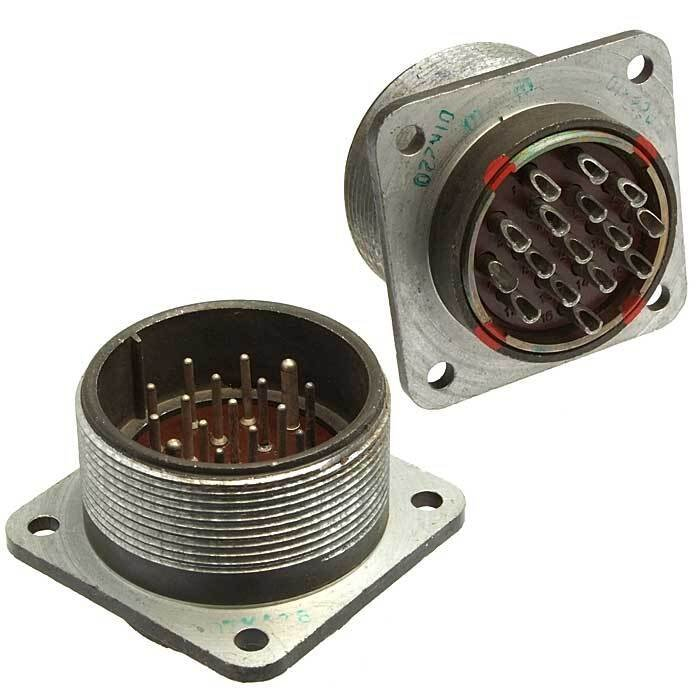

ШРГ40П16ЭШ2 — это приборная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Она относится к типу соединителей ШРГ и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя: ШРГ
• Условный размер корпуса: 40
• Количество контактов: 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм)
• Конструктивное исполнение: без патрубка (обозначение «П»)
• Максимальное рабочее напряжение: до 850 В
• Рабочий ток на контактах:
  • Для контактов диаметром 1,5 мм — не более 10 А
  • Для контактов диаметром 2,5 мм — не более 25 А
• Сопротивление на контактах:
  • Для 1,5 мм — не более 2,5 мОм
  • Для 2,5 мм — не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Количество циклов соединения/разъединения: до 500 раз

Условия эксплуатации

• Температурный диапазон: от -60°С до +60°С
• Смена температур с учетом перегрева контактов: от -60°С до +110°С
• Атмосферное давление: рабочее пониженное давление до $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па (или $10^{-6}$ 1 0 ? 6 мм рт. ст.)

Механические характеристики

• Тип сочленения: резьбовое
• Метод монтажа: пайка
• Габаритные размеры: не более 63,3 ? 52 ? 52 мм

Вибрационные и ударные нагрузки

• Синусоидальная вибрация:
  • Диапазон частот: от 1 Гц до 5000 Гц
  • Ускорение: до $300,ext{ }^2$ 300 2
• Механический удар:
  • Одиночный удар: $5000,ext{ }^2$ 5000 2
  • Многократные удары: $350,ext{ }^2$ 350 2

Срок службы и хранения

• Минимальная наработка: не менее 1000 часов
• Срок сохраняемости: не менее 15 лет

ШРГ40П16ЭШ2 используется для соединения и разъединения электрических цепей в различных типах электроаппаратуры, обеспечивая надежность и долговечность в эксплуатации.
