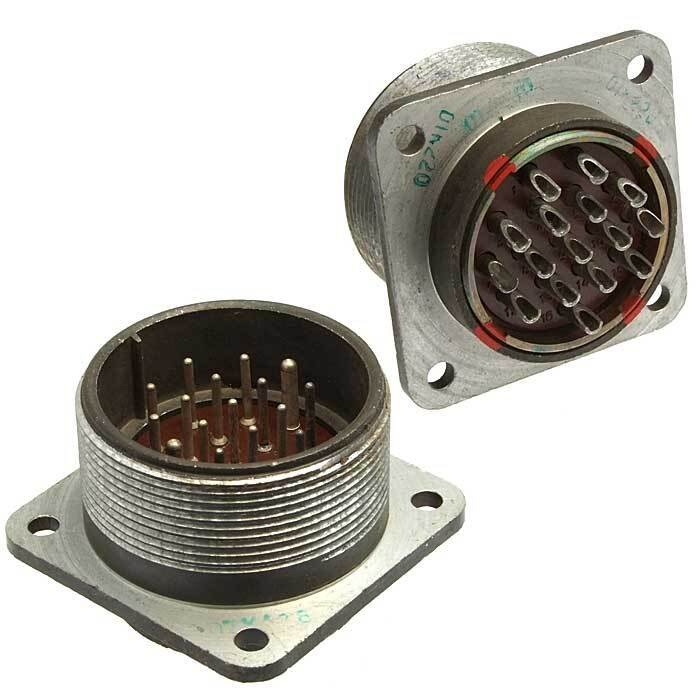

вилка ШРГ40П16ЭШ2 представляет собой приборный электрический соединитель, используемый в радиоэлектронной и радиотехнической аппаратуре. Она предназначена для соединения и разъединения электрических цепей и может применяться как в условиях внутреннего, так и наружного монтажа, при условии защиты от воздействия пыли и влаги.

Технические характеристики

Общие параметры:

• Тип соединителя: ШРГ
• Условный размер корпуса: 40
• Количество контактов: 16
• Конструктивное исполнение: без патрубка (обозначение "П")
• Максимальное рабочее напряжение: до 850 В (амплитудное значение)
• Частота переменного тока: до 3 МГц

Электрические характеристики:

• Рабочий ток:
  • Для контактов диаметром 1,5 мм — не более 10 А
  • Для контактов диаметром 2,5 мм — не более 25 А
• Сопротивление на контактах:
  • Для 1,5 мм — 2,5 мОм
  • Для 2,5 мм — 1 мОм
• Сопротивление изоляции: не менее 5000 МОм

Механические характеристики:

• Количество циклов соединения-разъединения: до 500
• Герметичность: корпус герметичный, скорость утечки воздуха при перепаде давления до 9,8?10? Па не должна превышать 2 л/ч.
• Температурный диапазон эксплуатации: от -60° С до +60° С с учетом перегрева контактов до +110° С.

Вибрационные и ударные нагрузки:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ускорение одиночного удара: до 5000 м/с?.
• Ускорение многократных ударов: до 350 м/с?.

Применение

вилка ШРГ40П16ЭШ2 используется для подключения различных узлов и блоков в электронике и радиотехнике. Она обеспечивает надежное соединение в условиях, требующих высокой устойчивости к механическим воздействиям и неблагоприятным климатическим условиям.
