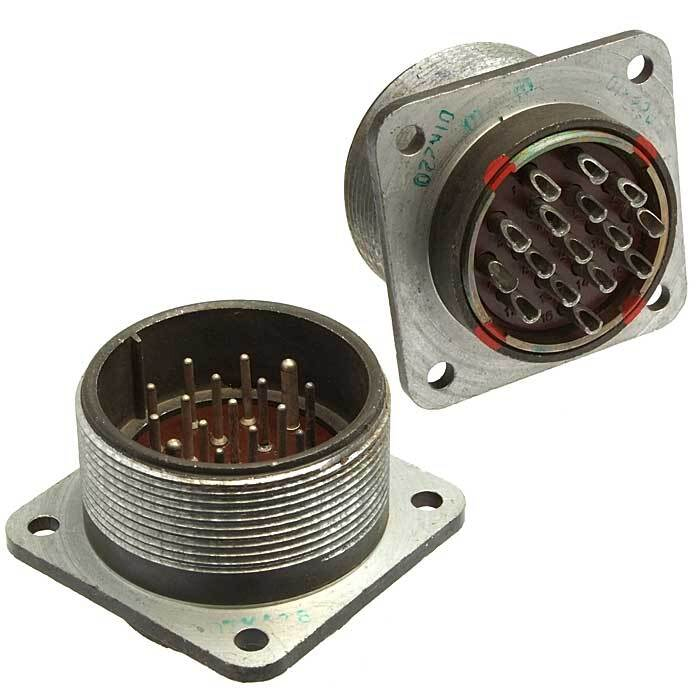

ШРГ40П16ЭШ2 Нур — это низкочастотный цилиндрический герметичный соединитель (вилка блочная) советского/российского производства, выпускаемый предприятием «Нур». Он предназначен для соединения электрических цепей постоянного и переменного тока в аппаратуре различного назначения.

Разъём используется в электрических цепях постоянного и переменного тока с частотой до примерно 2–3 МГц при напряжении до 850 В (амплитудное значение). Применяется в приборах и устройствах, где требуется герметичное, надёжное соединение с резьбовой фиксацией и стойкость к вибрациям и ударным нагрузкам (радиоэлектронная, измерительная, бортовая аппаратура и т.п.).

• Серия: ШРГ (низкочастотные цилиндрические герметичные соединители).

• Условный размер корпуса: 40; конструктивное исполнение «П» — приборная часть без патрубка.

• Тип контактов: штырь, извлекаемые, круглой формы; 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Материалы: корпус — алюминиевый сплав А‑22 с оксидным покрытием, изолятор — бакелит; контакты — латунь с серебряным покрытием (Ag).

• Максимальное рабочее напряжение: до 850 В (амплитудное).

• Максимальный ток на контакт: до 10 А для контактов Ø 1,5 мм и до 25 А для контактов Ø 2,5 мм.

• Сопротивление контактов: не более 1 мОм для контактов Ø 2,5 мм и не более 2,5 мОм для контактов Ø 1,5 мм.

• Сопротивление изоляции: не менее нескольких тысяч мегаом (порядка 5000 МОм).

• Диапазон рабочих температур: от −60 °C до +60 °C; допустим перегрев контактов при нагрузке.

• Климатическое исполнение по ГОСТ: УХЛ, высокая влажность до 98% при +25 °C, работа при широком диапазоне атмосферного давления.

• Метод фиксации: резьбовой ниппель / гайка (резьба корпуса примерно M45×1,5 мм).

• Монтаж: панельный, на панель с креплением через корпус; электрический монтаж — пайка.

• Вибрация: выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением порядка 300 м/с².

• Ударные нагрузки: допускает многократные удары до ~350 м/с² и одиночные удары до 500–5000 м/с² в зависимости от конкретной редакции ТУ.

• Количество сочленений‑расчленений: не менее 500 циклов.

• Минимальная наработка: порядка 1000 часов.

• Срок сохраняемости до поставки/складской выдержки — до 25 лет по ряду описаний, но может зависеть от конкретного ТУ.

• Сочленение: вилка ШРГ40П16ЭШ2 предназначена для состыковки с кабельными розетками типа ШР, 2РТТ и им подобными разъёмами серии ШРГ.
