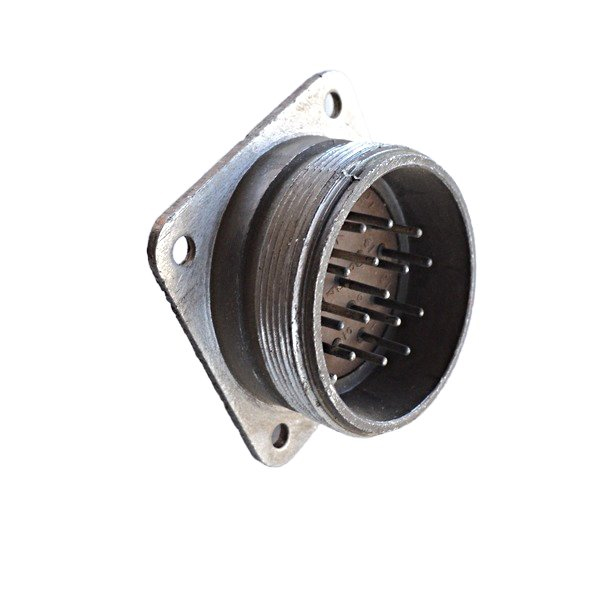

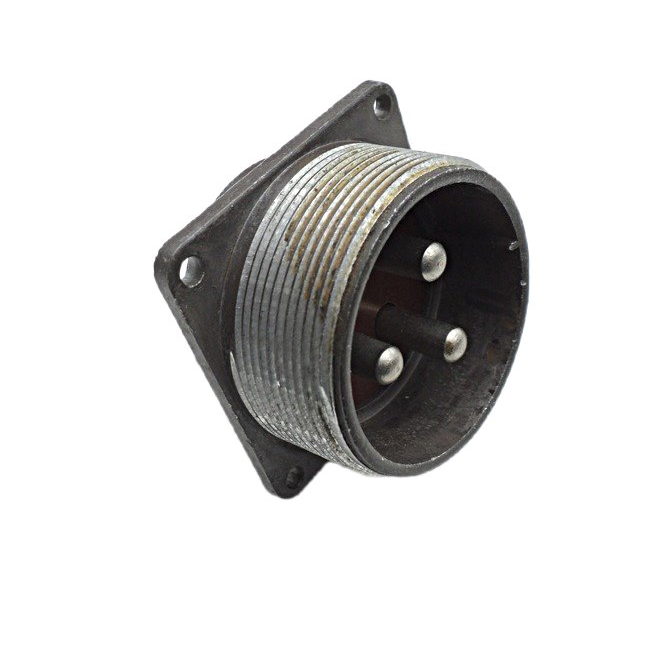

ШРГ40П15ЭШ4 ВИЛКИ БЛОЧНЫЕ «1» — это цилиндрический низкочастотный соединительный разъём серии ШРГ/ШР, выполненный в корпусе приборного исполнения, предназначенный для блочного монтажа в электро‑ и радиоаппаратуре.

Назначение и область применения

Разъём предназначен для соединения цепей постоянного и переменного тока (до частот порядка единиц МГц) в приборных и промышленных устройствах, в том числе в условиях повышенных вибраций и ударов. Корпус выполнен из алюминиевого сплава, изолятор — из карболита, что обеспечивает достаточную механическую и электрическую устойчивость.

Конструкция и исполнение «1»

«Вилка блочная» означает, что разъём имеет форму цилиндрического корпуса с фланцем для крепления к панели и предназначен для установки в приборный блок (а не на кабель). Контакты — штырькового типа, с комбинацией диаметров, например часть контактов 1,5 мм и часть 2,5 мм, что позволяет использовать разъём для разных токовых нагрузок в одном корпусе.

Электрические и эксплуатационные параметры

Типовые максимальные рабочие токи по контактам составляют порядка 10 А для контактов Ø1,5 мм и до 25 А для контактов Ø2,5 мм, а максимальное рабочее напряжение — до нескольких сотен вольт переменного или постоянного тока. Сопротивление контактов крайне низкое (доли–единицы мОм), а сопротивление изоляции — на уровне десятков МОм, что обеспечивает надёжную передачу сигнала и питания.

Климатические и механические условия

Разъём рассчитан на работу в широком диапазоне температур (обычно от −60 до +60 °C) и при высокой относительной влажности, что позволяет использовать его в приборах с УХЛ‑исполнением. Оборудование устойчиво к синусоидальной вибрации с ускорением до ~30g и к однократным ударным перегрузкам до 500g, что характерно для бортовой и промышленной аппаратуры.
