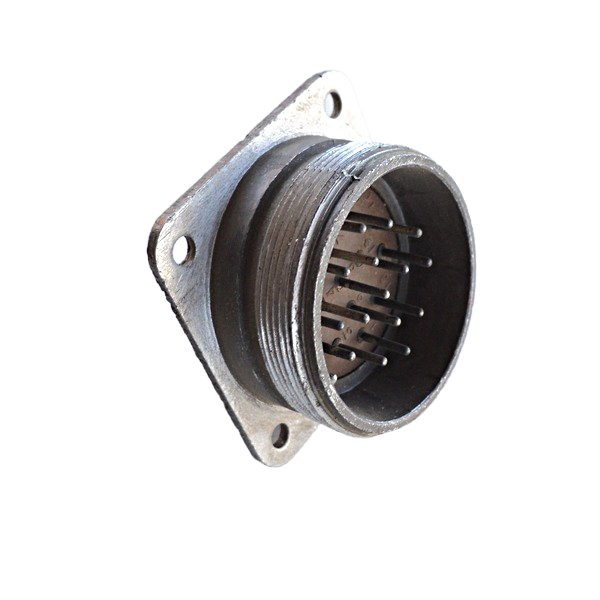

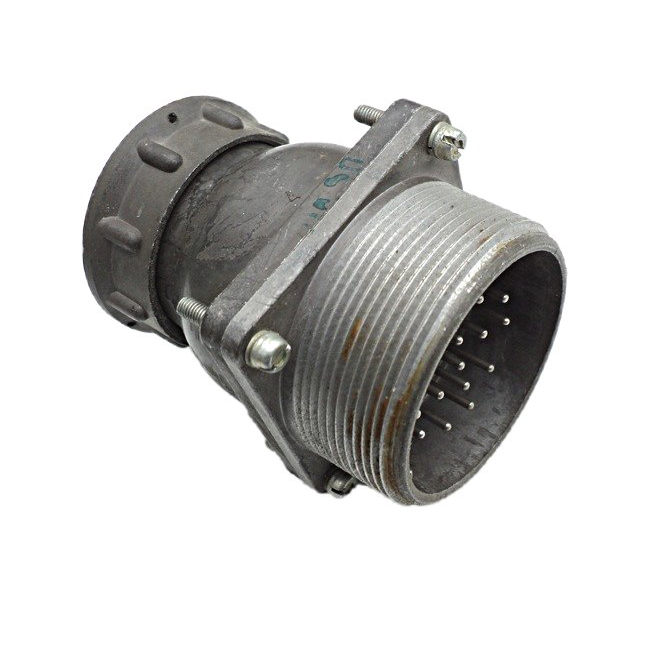

Соединитель ШРГ40П14ЭШ2 представляет собой низкочастотный цилиндрический герметичный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может использоваться при частотах до 3 МГц и напряжении до 850 В (амплитудное значение).

Основные характеристики

• Тип соединителя : ШРГ
• Условный размер корпуса : 40
• Количество контактов : 14
• Конструктивное исполнение : без патрубка (П)
• Покрытие контактов : серебро
• Метод монтажа : пайка

Технические параметры

• Рабочая температура окружающей среды : от -60°C до +60°C
• Смена температур : от -60°C до +110°C с учетом перегрева контактов
• Максимальная токовая нагрузка на соединитель : 20...675 А
• Сопротивление изоляции в нормальных климатических условиях : не менее 5000 МОм
• Гарантийный срок хранения : 25 лет с момента изготовления
• Гарантийная наработка :
  • 1000 часов во всех режимах эксплуатации
  • 100000 часов в облегчённом режиме .

Применение

Соединитель ШРГ40П14ЭШ2 используется в различных видах электро- и радиоаппаратуры для соединения и разъединения электрических цепей, проводов и кабелей. Он подходит для монтажа как с экранированными, так и с неэкранированными кабелями. Конструкция соединителя позволяет ему выдерживать механические нагрузки, включая вибрацию и удары, что делает его надежным выбором для применения в сложных условиях.

Заключение

ШРГ40П14ЭШ2 является универсальным решением для соединения электрических цепей в различных областях, обеспечивая надежность и долговечность при эксплуатации.
