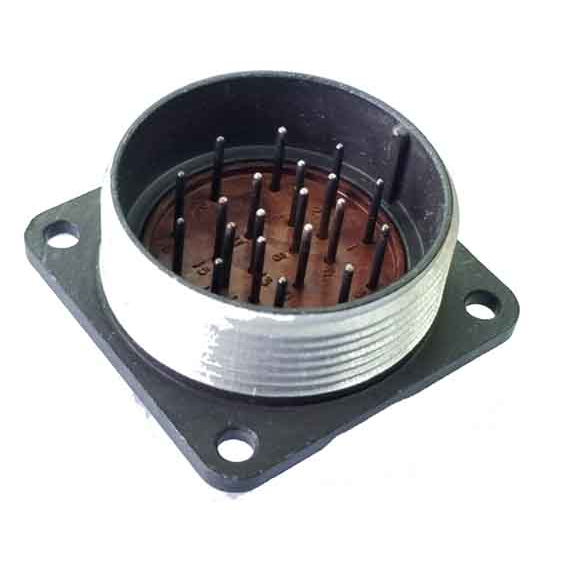

ШРГ32П8ЭГ3 — это низкочастотный цилиндрический разъём (розетка блочная/приборная) из серии ШР, предназначенный для объёмного монтажа в радио- и электроаппаратуре. Он обеспечивает надёжное резьбовое сочленение с соответствующей вилкой и используется в цепях постоянного, переменного и импульсного тока.

Назначение и область применения

Розетка ШРГ32П8ЭГ3 применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, в том числе в условиях вибрации, ударов и широкого диапазона температур. Типичные сферы — промышленная электроника, измерительные приборы, военная и специальная техника, где требуются устойчивые к механическим воздействиям разъёмы.

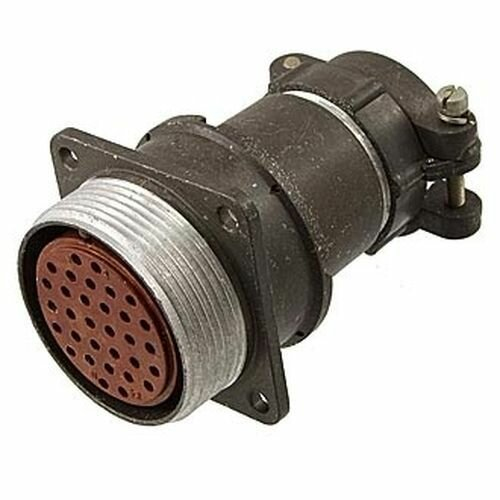

Конструкция и маркировка

• Тип: приборная (блочная) розетка, обычно без патрубка (монтируется на панель/блок).

• Корпус: металлический, нормальных габаритов, с одношпоночной поляризацией (защита от неправильного соединения).

• Сочленение: резьбовое (байонетного/резьбового типа, в зависимости от исполнения серии ШР).

• Контакты: гнезда (розеточная часть), покрытие — серебро или никель (в зависимости от варианта исполнения).

• Монтаж: пайка проводов/кабелей к контактам розетки.

Маркировка ШРГ32П8ЭГ3 расшифровывается примерно так:

• ШР — серия цилиндрических соединителей;

• Г — может указывать на исполнение (например, с определённым типом корпуса/крепления, в некоторых каталогах — «герметичное» или специсполнение, но в базовых ТУ ШР — чаще негерметичный тип);

• 32 — условный размер корпуса (номер габарита);

• П — приборная (блочная);

• 8 — число контактов;

• Э — экранированное исполнение (металлический корпус обеспечивает экранирование);

• Г3 — сочетание/диаметр контактов (в серии ШР цифра после «Г» указывает на группу контактов: «3» соответствует контактам диаметром 2,5 мм).

Электрические параметры

Для варианта с 8 контактами диаметром 2,5 мм (сочетание «3») характерны следующие основные параметры (по ТУ на серию ШР):

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).

• Частотный диапазон: до 3 МГц (низкочастотные цепи).

• Сопротивление контакта: не более 1,0 мОм (для контактов Ø2,5 мм).

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Токовая нагрузка: для одиночного контакта до ~25–35 А (в зависимости от конкретного исполнения и условий охлаждения); общая нагрузка на соединитель может достигать порядка 175 А в распределённом режиме.
