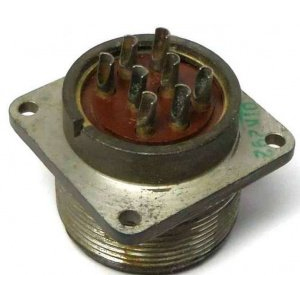

ШР32П8ЭГ3 — это приборная блочная розетка серии ШР: низкочастотный цилиндрический соединитель с резьбовым сочленением для монтажа на блок, который применяется в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В.

Что это за изделие

Это часть пары «вилка + розетка»; для ШР32П8ЭГ3 именно розетка является блочной, без патрубка, с 8 контактами и сочетанием контактов 3, то есть под контакт диаметром 2,5 мм.
Соединитель предназначен для радиоэлектронной и электротехнической аппаратуры, где важно надежное разъемное соединение проводов, кабелей, узлов и блоков.

Основные параметры

• Тип: приборная блочная розетка.

• Количество контактов: 8.

• Максимальное рабочее напряжение: до 850 В.

• Частотный диапазон: до 3 МГц.

• Сочленение: резьбовое, с одношпоночной поляризацией.

• Исполнение: негерметичное, климатическое исполнение УХЛ.

Контакты и исполнение

Для этой модификации встречается покрытие контактов серебром, а у некоторых исполнений серии ШР — никелем.
В источниках также указано, что сопротивление контакта для диаметра 2,5 мм не должно превышать 1 мОм.
Корпус обычно металлический, изолятор — карболит.

Условия работы

Для серии ШР32 приводятся следующие эксплуатационные параметры: температура окружающей среды обычно от −60 до +60 °C, сопротивление изоляции не менее 5000 МОм, ресурс сочленений-расчленений — не менее 500 циклов.
Также заявляются стойкость к вибрации, ударным нагрузкам и пониженному атмосферному давлению, что делает такие разъемы подходящими для промышленной и аппаратурной эксплуатации.
Вес конкретного исполнения в одном из описаний указан как не более 68 г.
