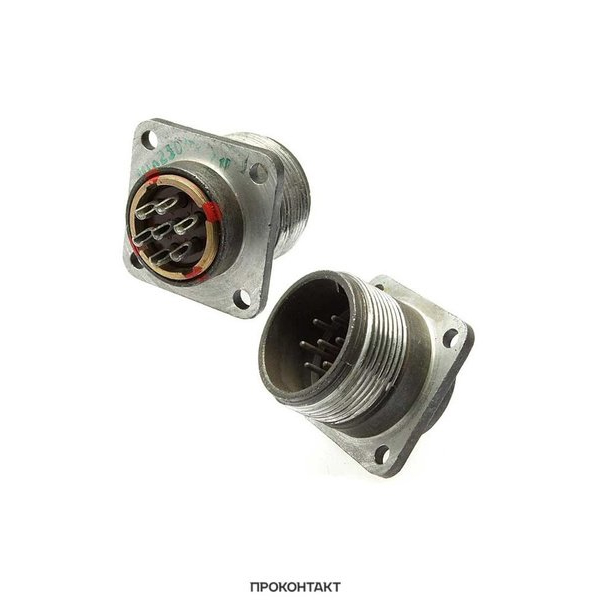

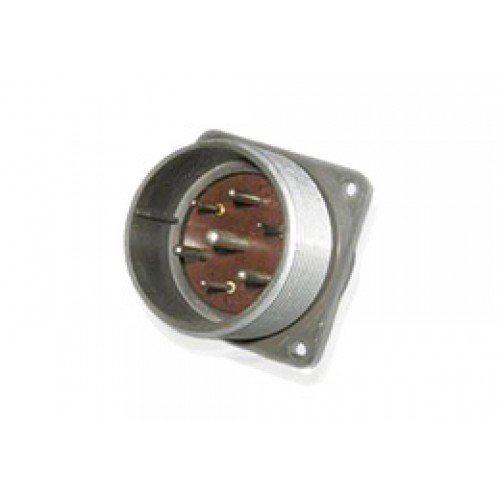

ШРГ36ПК7НШ1 — это блочная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она служит соединителем общего назначения и может применяться как в электрических цепях постоянного, так и переменного тока.

Основные характеристики

• Тип соединителя : ШРГ (штыревой разъем герметичный).
• Условный размер корпуса : 36.
• Количество контактов : 7.
• Конструктивное исполнение : ПК (с прямым патрубком).
• Рабочий ток :
  • Для контактов диаметром 1,5 мм — до 10 А.
  • Для контактов диаметром 2,5 мм — до 25 А.
  • Для контактов диаметром 3,5 мм — до 50 А.
• Максимальное рабочее напряжение : до 850 В.

Конструкция и материалы

вилка имеет герметичный корпус, что позволяет использовать её в различных климатических условиях (исполнение УХЛ). Контакты выполнены из серебра, что обеспечивает хорошую проводимость и долговечность. Сопротивление на контактах составляет:

• 1,5 мм — 2,5 мОм,
• 2,5 мм — 1 мОм,
• 3,5 мм — 0,75 мОм.

Метод монтажа — пайка. Сочленение изделия осуществляется с помощью резьбового соединения.

Условия эксплуатации

вилка ШРГ36ПК7НШ1 может работать в диапазоне температур от -60 °C до +60 °C, с учетом перегрева контактов до +110 °C. Она также устойчива к механическим воздействиям:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ударные нагрузки: одиночные до 5000 м/с? и многократные до 350 м/с?.

Минимальная наработка составляет не менее 1000 часов, а срок сохраняемости — не менее 25 лет.

Применение

ШРГ36ПК7НШ1 используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Она подходит как для внутренних, так и для наружных установок при условии защиты от пыли и влаги.
