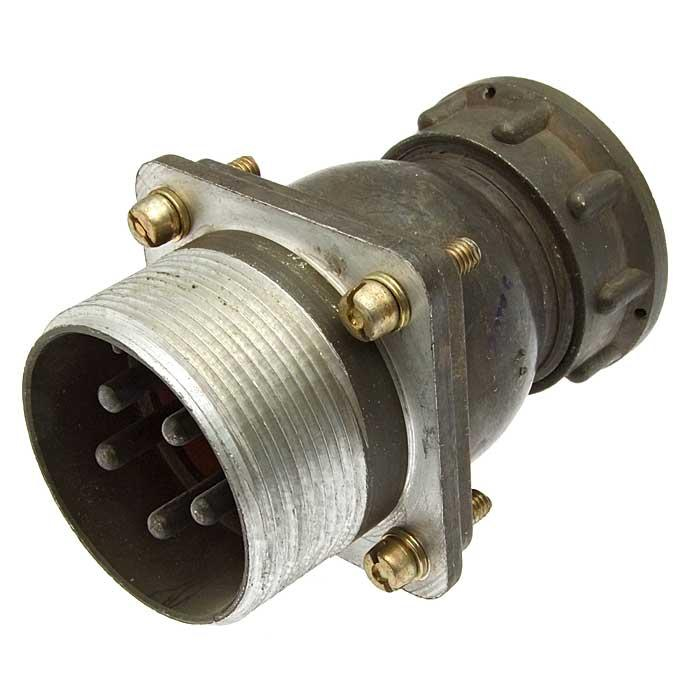

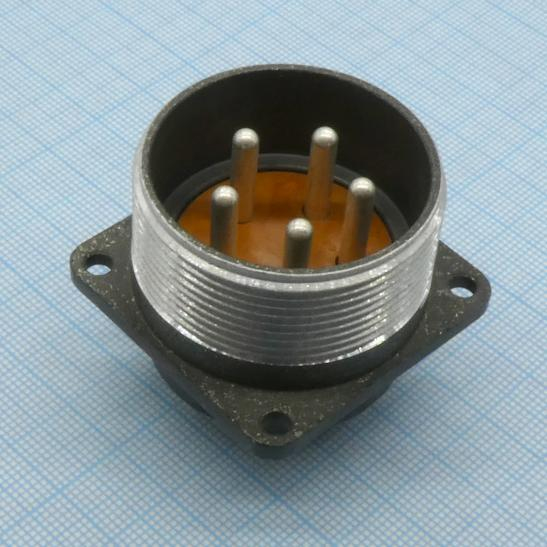

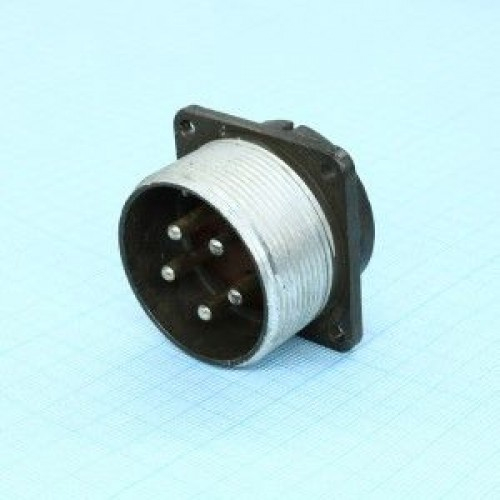

ШРГ36ПК5ЭШ11 — это электрический соединитель, представляющий собой блочную вилку, предназначенную для использования в различных сферах, включая радиоэлектронную и радиотехническую аппаратуру. Этот соединитель имеет несколько ключевых характеристик и особенностей.

Общие характеристики

• Тип соединителя : ШРГ (штырьковый разъем герметичный).
• Условный размер корпуса : 36.
• Количество контактов : 5.
• Конструктивное исполнение : ПК (с прямым патрубком).
• Тип контактов : Ш вилка .
• Сочетание контактов : 11 (условное число).

Технические параметры

• Рабочий ток : не более 50 А.
• Максимальное рабочее напряжение : до 850 В постоянного тока.
• Диаметр контактов : 3,5 мм.
• Покрытие контактов : серебро, что обеспечивает хорошую проводимость и устойчивость к коррозии.
• Сопротивление контактов : 0,75 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Механические и климатические характеристики

• Сочленение изделия : резьбовое, что обеспечивает надежное соединение.
• Тип корпуса : герметичный, что позволяет использовать соединитель в условиях повышенной влажности и загрязненности.
• Рабочая температура окружающей среды : от -60° С до +60° С.
• Смена температур с учетом перегрева контактов : от -60° С до +110° С.
• Минимальная наработка : 1000 часов.

Условия эксплуатации

Соединитель ШРГ36ПК5ЭШ11 предназначен для работы как в закрытых помещениях, так и на открытом воздухе при условии защиты от пыли и воды. Он может использоваться в климатическом исполнении УХЛ, что делает его подходящим для эксплуатации в различных климатических условиях.

Применение

Данный тип соединителей широко используется в промышленности для создания надежных электрических цепей, а также в специализированной аппаратуре, где требуется высокая степень защиты и надежность соединений.
