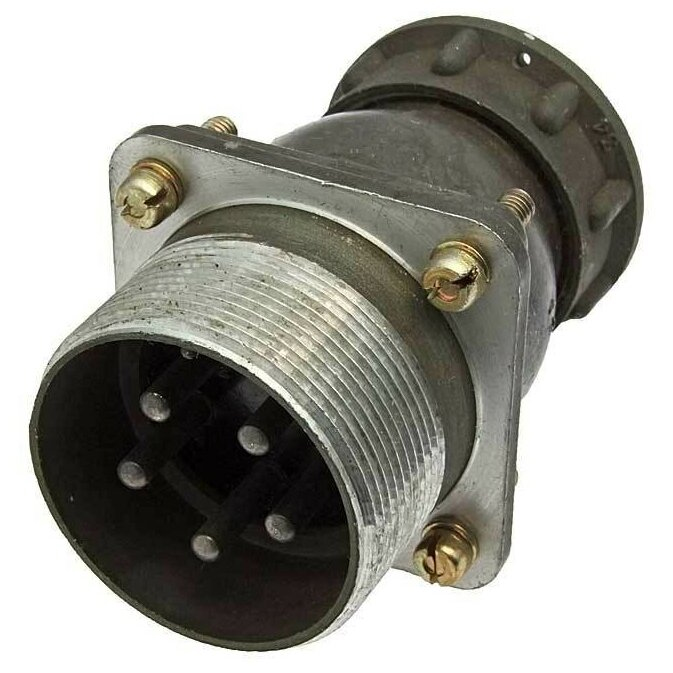

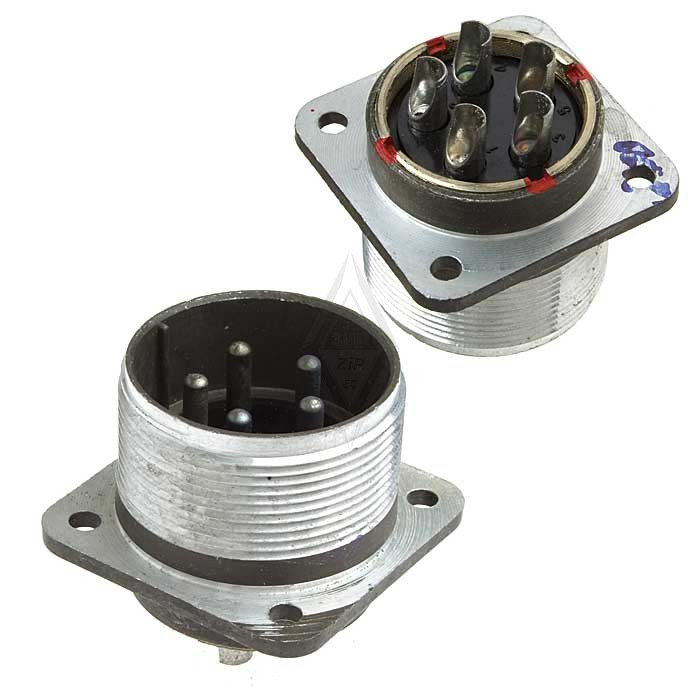

ШРГ36ПК5ЭШ11 — это блочная вилка, предназначенная для использования в электрических и радиоэлектронных цепях. Она относится к типу соединителей ШРГ и имеет следующие ключевые характеристики:

Основные характеристики

• Рабочий ток : не более 50 А.
• Максимальное рабочее напряжение : до 850 В (постоянный ток).
• Количество контактов : 5.
• Диаметр контактов : 3,5 мм.
• Сопротивление контактов : не более 0,75 мОм.
• Тип корпуса : герметичный, что позволяет использовать его в условиях с повышенной влажностью или загрязнением.
• Метод монтажа : пайка.

Конструкция и применение

вилка ШРГ36ПК5ЭШ11 имеет резьбовое соединение и предназначена для работы с экранированными кабелями. Она используется в различных областях, включая радиоэлектронную аппаратуру и общепромышленное оборудование. Это соединительное устройство позволяет надежно соединять и разъединять электрические цепи, что делает его незаменимым в монтаже и обслуживании электрооборудования.

Механические характеристики

Соединитель способен выдерживать значительные механические нагрузки:

• Вибрация : диапазон частот от 1 до 5000 Гц с ускорением до 300 м/с?.
• Удары : одиночные до 5000 м/с? и многократные до 350 м/с?.

Климатические условия

вилка соответствует климатическому исполнению УХЛ, что означает ее пригодность для работы в широком диапазоне температур (от -60 до +60 °C) и при различных условиях эксплуатации.

Заключение

ШРГ36ПК5ЭШ11 является надежным и универсальным соединителем, который находит применение в различных сферах электроники благодаря своей прочной конструкции и высокому уровню защиты от внешних воздействий.
