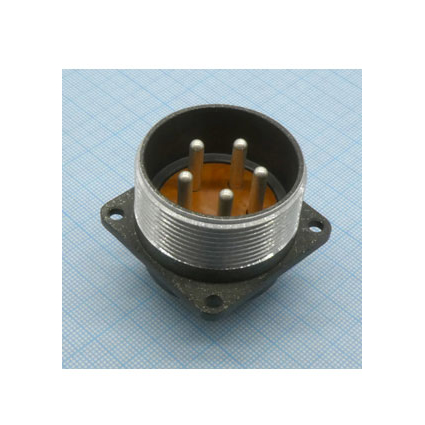

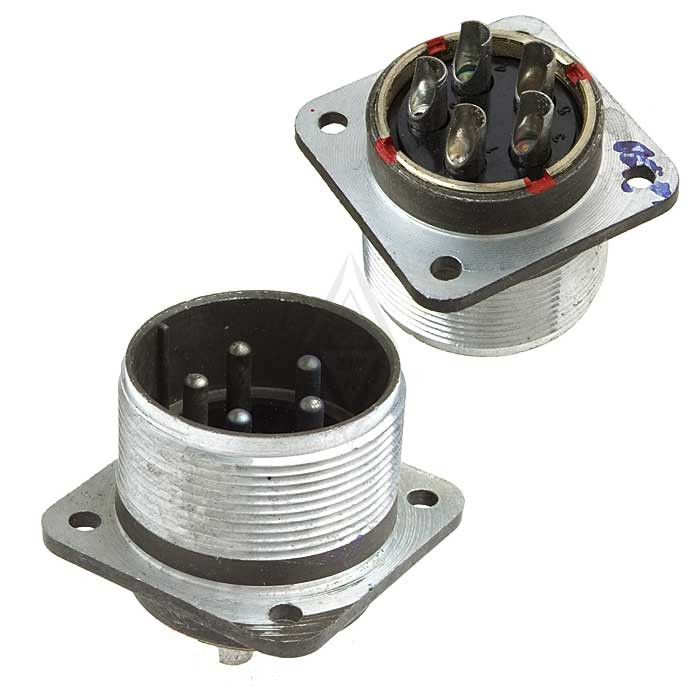

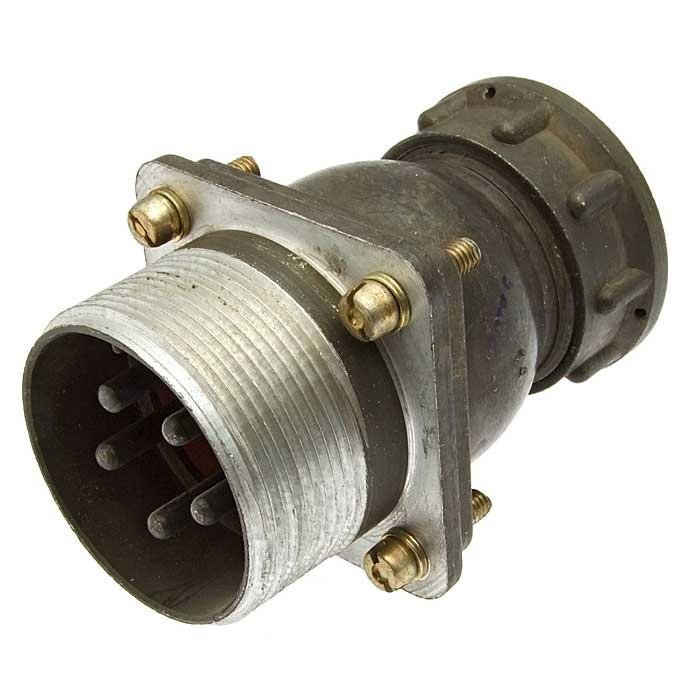

вилка ШРГ36ПК5ЭШ11 является приборным соединителем, предназначенным для использования в радиоэлектронной и радиотехнической аппаратуре. Она применяется как соединитель общего назначения и подходит для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при максимальном рабочем напряжении до 850 В.

Основные характеристики

• Тип соединителя : ШРГ (Штекерный Разъем Герметичный)
• Условный размер корпуса : 36
• Количество контактов : 5
• Конструктивное исполнение : ПК (с прямым патрубком)
• Тип гайки патрубка : Э (для экранированного кабеля)
• Сочетание контактов : 11

Технические параметры

• Рабочий ток : не более 50 А
• Максимальное рабочее напряжение : не более 850 В
• Диаметр контактов : 3,5 мм
• Покрытие контактов : серебро
• Сопротивление контактов : 0,75 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Количество циклов разъединения : 500
• Минимальная наработка : 1000 часов
• Срок сохраняемости : не менее 15 лет

Условия эксплуатации

вилка ШРГ36ПК5ЭШ11 может функционировать в широком диапазоне температур:

• Температура окружающего воздуха : от -60° С до +60° С
• Смена температур с учетом перегрева контактов : от -60° С до +110° С

Соединитель также устойчив к механическим воздействиям, включая вибрацию и удары:

• Вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?
• Удары : одиночные до 5000 м/с? и многократные до 350 м/с?

Конструкция и монтаж

Соединитель имеет герметичную конструкцию, что позволяет использовать его в условиях повышенной влажности и загрязненности. Метод монтажа – пайка, а способ соединения – резьбовое. Это обеспечивает надежность и долговечность соединения. вилка ШРГ36ПК5ЭШ11 является важным ком Онентом в системах, требующих надежных электрических соединений, что делает её популярной в различных отраслях электроники и радиотехники.
