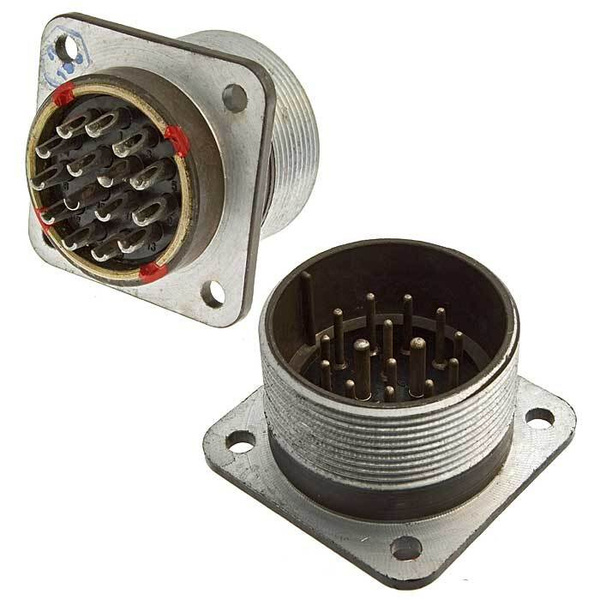

Соединители ШРГ36ПК15ЭШ4 представляют собой низкочастотные герметичные цилиндрические соединители, предназначенные для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Общая информация и применение :

• Применяются в радиоэлектронной и радиотехнической аппаратуре в качестве соединителей общего назначения.

• Предназначены для внутреннего и наружного применения, при условии защиты от пыли и воды.

• Соединители ШРГ соответствуют климатическому исполнению УХЛ (умеренный и холодный климат).

Расшифровка условного обозначения :

• ШРГ – тип соединителя (цилиндрический).

• 36 – условный размер корпуса.

• ПК – приборный разъем с прямым патрубком.

• 15 – количество контактов.

• Э – гайка патрубка для экранированного кабеля.

• Ш – вилка (приборная).

• 4 – номер сочетания контактов.

Технические характеристики :

• Максимальное рабочее напряжение постоянного тока: от 800 В до 850 В.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество контактов и их диаметр: 15 шт (13 шт - ? 1,5 мм, 2 шт - ? 2,5 мм).

• Сопротивление контакта, не более: 2,5 мОм для ? 1,5 мм и 1 мОм для ? 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт: 20 А для ? 1,5 мм и 35 А для ? 2,5 мм.

• Максимальная общая токовая нагрузка: 180 А.

• Рабочий ток на контактах диаметром 1,5 мм не превышает 10 А.

• Диапазон частот синусоидальной вибрации: 1 - 5000 Гц .
