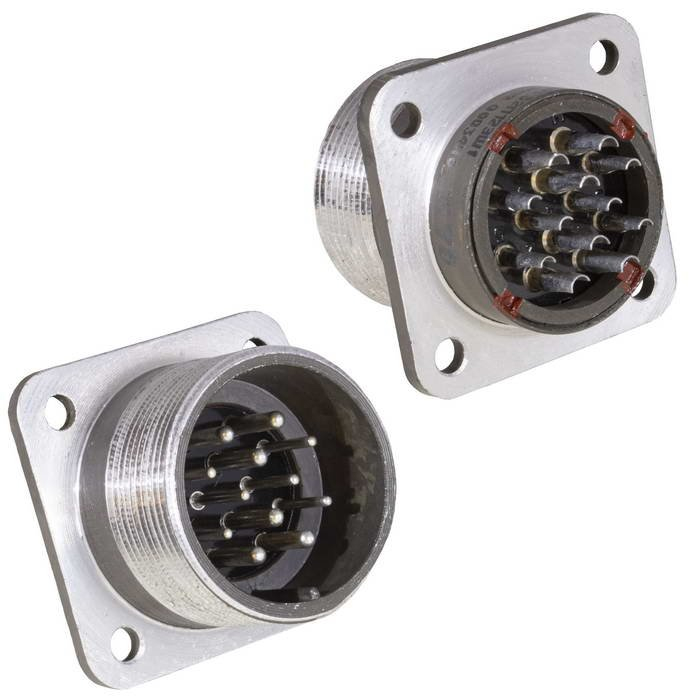

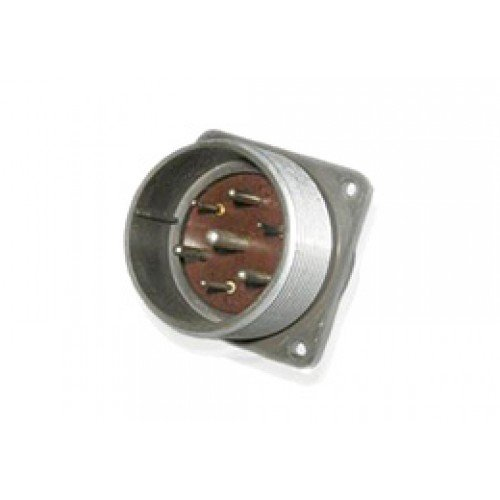

ШРГ36П7ЭШ1-вил — это цилиндрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к классу соединителей общего назначения и имеет особые характеристики, позволяющие применять его в различных условиях.

Основные характеристики

• Тип соединителя : Цилиндрический ШРГ.
• Типоразмер : 36.
• Исполнение : вилка (ЭШ).
• Количество контактов : 7.
• Условия эксплуатации :
  • Температура окружающего воздуха: от -60°С до +60°С.
  • Смена температур: от -60°С до +110°С.
  • Атмосферное давление: рабочее — 0,13 мПа (10^-6 мм рт. ст.).

Технические параметры

• Максимальное рабочее напряжение : от 800 В до 850 В.
• Рабочий ток на контакт : от 7 А до 200 А.
• Сопротивление электрического контакта :
  • Для диаметра 1,5 мм — не более 2,5 мОм.
  • Для диаметра 2,5 мм — не более 1 мОм.
  • Для диаметра 3,5 мм — не более 0,75 мОм.
• Сопротивление изоляции : не менее 5000 МОм.

Конструктивные особенности

• Покрытие контактов : серебро.
• Метод монтажа : пайка.
• Герметичность : соединитель устойчив к перепадам давления и герметичен при определенных условиях.

Устойчивость к внешним воздействиям

Соединители ШРГ36П7ЭШ1-вил обладают высокой устойчивостью к механическим и климатическим воздействиям:

• Допустимая вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Устойчивы к ударным нагрузкам и линейным ускорениям.

Эти характеристики делают ШРГ36П7ЭШ1-вил подходящим выбором для применения в условиях, требующих надежности и долговечности.
