Назначение изделия

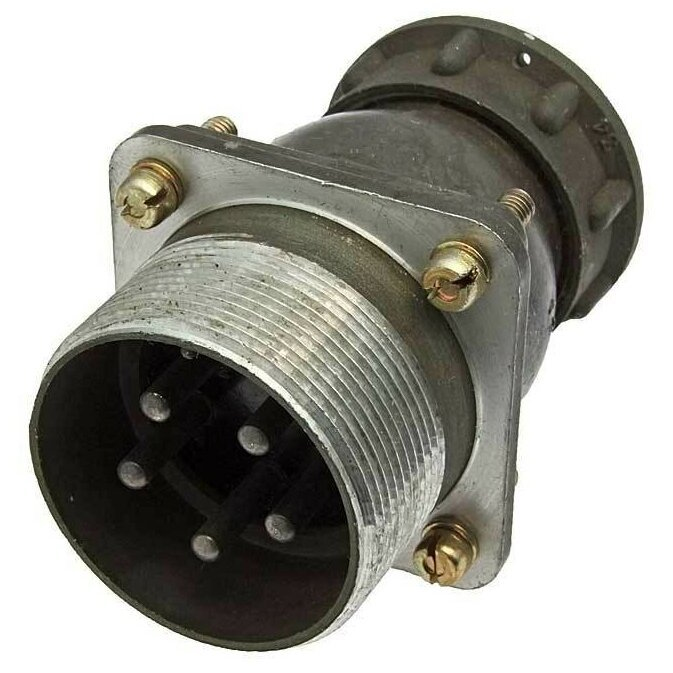

ШРГ36П5ЭШ11 представляет собой блочную приборную вилку из серии герметичных разъёмов ШРГ. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, где требуются стабильная передача сигнала и стойкость к воздействию внешних факторов. Вилка применяется в составе ответных частей разъёмов серии ШРГ и обеспечивает коммутацию цепей при повышенных требованиях к герметичности и механической прочности соединения.

Поставка осуществляется в заводской блочной упаковке, что подтверждается записью «блочная Заводская упаковка бРО.364.045ТУ». Исполнение приёмки — «ОС», что соответствует особо стабильному приёмку и подтверждает пригодность изделия для ответственных применений. Годы выпуска данной позиции — 90–92.

Расшифровка обозначения

Маркировка ШРГ36П5ЭШ11 содержит полную информацию о конструкции и параметрах вилки. Ниже приведена её расшифровка по элементам.

• ШРГ — тип разъёма: герметичный блочный разъём серии ШРГ.
• 36 — условный размер корпуса.
• П — исполнение без патрубка.
• 5 — количество контактов.
• Э — наличие гайки для экранированного кабеля.
• Ш11 — сочетание контактов, обозначенное как 11.

Конструкция соответствует техническим условиям, в том числе ГЕО.364.108 ТУ, а упаковка — бРО.364.045ТУ. Климатическое исполнение изделия — УХЛ. Технический чертёж вилки содержит вид спереди и разрез, на которых видны контакты и внутренние компоненты.

Подтверждённые технические характеристики

Параметры изделия подтверждены данными каталога и описывают электрические и механические возможности разъёма.

• Максимальная токовая нагрузка: 50 А на контакт, 250 А суммарно.
• Рабочее напряжение: до 850 В переменного или постоянного тока.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц с ускорением 300 м/с².
• Удары: до 5000 м/с².
• Наработка: 1000 часов.
• Ресурс сочленений-расчленений: до 500 циклов.
• Материал контактов: серебро или никель.
• Монтаж: пайка.
• Сочленение: резьбовое.

Условия эксплуатации

Разъём рассчитан на работу в жёстких климатических и механических условиях. Температурный диапазон эксплуатации составляет от минус 60 °C до плюс 60 °C, при этом допускается перегрев контактов до плюс 110 °C. Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па. Климатическое исполнение УХЛ подтверждает пригодность вилки для эксплуатации в соответствующих макроклиматических районах.

Применение и особенности

ШРГ36П5ЭШ11 применяется в радиоэлектронной и радиотехнической аппаратуре, включая блоки и приборы, где требуется герметичное соединение с экранированным кабелем. Наличие гайки для экранированного кабеля обеспечивает защиту от помех и надёжный контакт экрана. Резьбовое сочленение фиксирует вилку и предотвращает самопроизвольное разъединение при вибрации и ударах.

Контакты из серебра или никеля в сочетании с пайкой обеспечивают стабильное переходное сопротивление и долговечность. Приёмка «ОС» и заводская блочная упаковка подтверждают, что изделие поставляется в состоянии, пригодном для ответственных сборок. Годы выпуска 90–92 указывают на принадлежность к проверенной временем номенклатуре разъёмов серии ШРГ. Вилка ШРГ36П5ЭШ11 совместима с ответными частями серии ШРГ соответствующего типоразмера и предназначена для монтажа в составе блоков радиоэлектронной аппаратуры.
