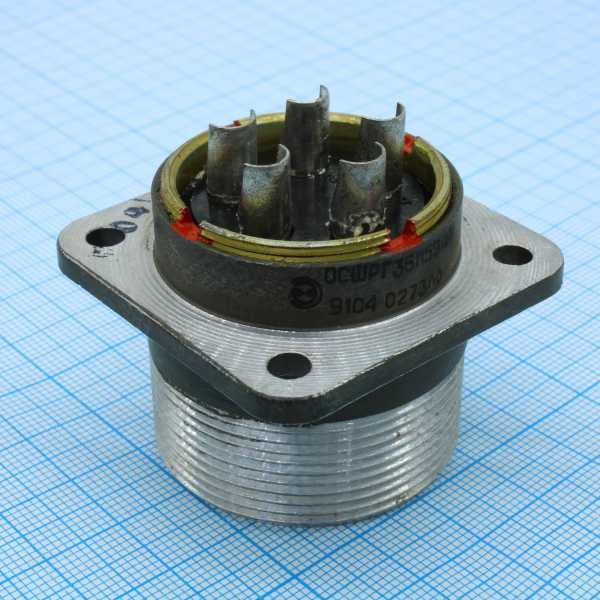

ШРГ36П5ЭШ11 — это вилка блочная (приборная) цилиндрического низкочастотного соединителя серии ШР/ШРГ, предназначенная для коммутации силовых и управляющих цепей в стационарном и подвижном электрооборудовании.

Расшифровка обозначения

Сокращение «ШРГ36П5ЭШ11» обычно расшифровывается так:

• ШР(Г) — тип цилиндрического соединителя серии ШР/ШРГ низкой частоты;

• 36 — условный размер корпуса;

• П — конструктивное исполнение приборной (блочной) части (монтируется на панель оборудования);

• 5 — количество контактов в сборке;

• Э — исполнение по способу присоединения жил (обычно пайка либо заделка в контакт);

• Ш11 — условный номер контактного набора с штыревыми контактами Ø 3,5 мм.

Основные технические характеристики

• Количество контактов: 5 штыревых контактов диаметром 3,5 мм.

• Максимальное напряжение: до 850 В постоянного тока; допускает использование как в цепях постоянного, так и переменного тока (частота до нескольких кГц).

• Рабочий ток: до 50 А на один контакт, суммарный ток для всех контактов может достигать 250 А при равномерной нагрузке.

• Сопротивление контакта: не более 0,75–1,5 мОм для контактов Ø 3,5 мм, в зависимости от варианта исполнения.

Конструкция и материалы

• Корпус выполняется из алюминиевого сплава (например, А‑22), что обеспечивает лёгкость и стойкость к механическим нагрузкам.

• Изолятор (вставка) — обычно карболит или аналогичный термостойкий изоляционный материал.

• Контакты — штыревые, с серебряным или никелевым покрытием, что снижает переходное сопротивление и повышает коррозионную стойкость.

• Метод сочленения с розеткой — резьбовой, типичный для серии ШРГ.

Условия эксплуатации и надёжность

• Диапазон рабочих температур окружения обычно от −60 до +60 °C, что позволяет использовать разъём в условиях умеренного и холодного климата.

• Климатическое исполнение — УХЛ (эксплуатация в умеренном и холодном климате), при необходимости требует дополнительной защиты от пыли и влаги.

• Количество циклов сочленения–расчленения не менее 500, минимальная наработка при максимальной температуре +80 °C — порядка 1000 часов.

• Разъём устойчив к вибрациям (синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с²) и к многократным механическим ударам, что типично для бортовой и промышленной аппаратуры.

Применение
