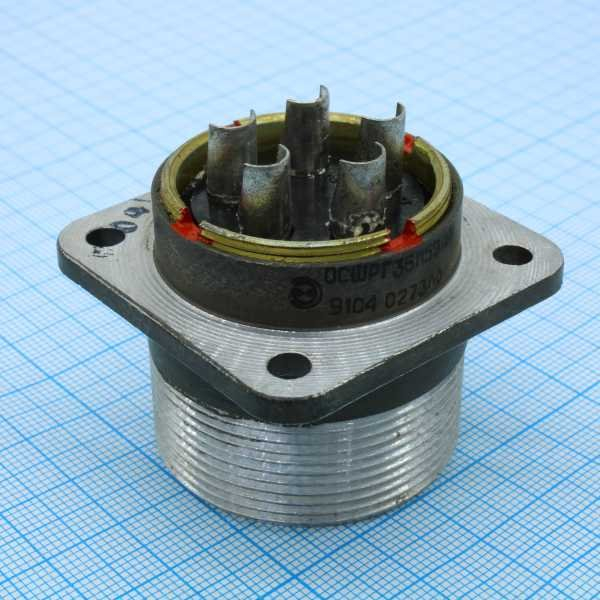

ШРГ36П5ЭШ11 представляет собой блочную вилку серии ШРГ — герметичных низкочастотных разъемов для электрических цепей переменного и постоянного тока. Это приборная (блочная) часть с 5 контактами диаметром 3,5 мм, предназначенная для пайки и работы в суровых условиях.

Основные характеристики

• Максимальный рабочий ток на контакт — 50 А (общая нагрузка до 250 А на соединитель).

• Максимальное напряжение постоянного тока — 850 В.

• Сопротивление контакта — не более 0,75 мОм (покрытие серебром).

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Герметичность обеспечивает скорость утечки воздуха не более 2 л/ч при перепаде давления до 1 кгс/см². Соединение — резьбовое, монтаж — пайка, габариты — около 68×46×46 мм.

Условия эксплуатации

Диапазон температур — от -60°C до +60°C, климатическое исполнение УХЛ (умеренный и холодный климат), подходит для внутреннего и наружного применения при защите от пыли и влаги. Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки (2000 м/с²).

Расшифровка обозначения

ШРГ — герметичный соединитель; 36 — условный размер корпуса; П — приборное (блочное) исполнение; 5 — 5 контактов; Э — экранированный кабель; Ш — с покрытием серебром; 11 — модификация без патрубка, с прямым выводом.

Количество циклов соединений-расчленений — до 500.
