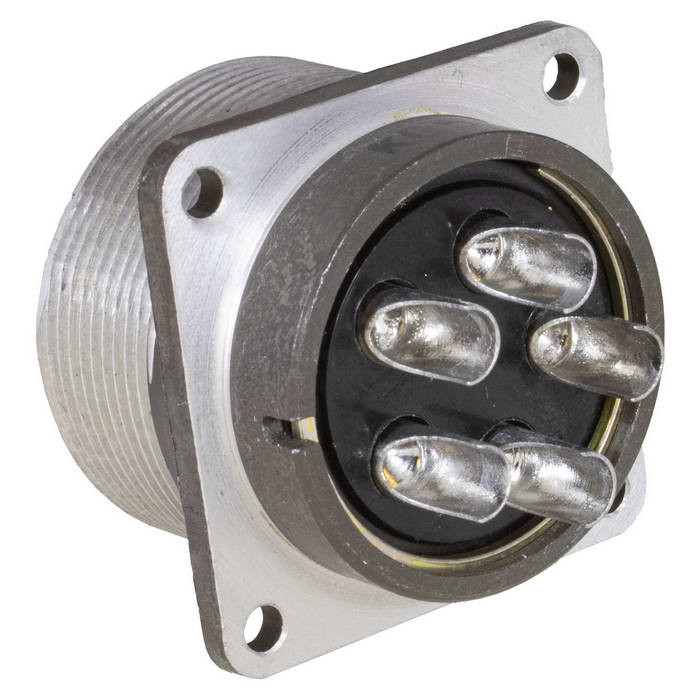

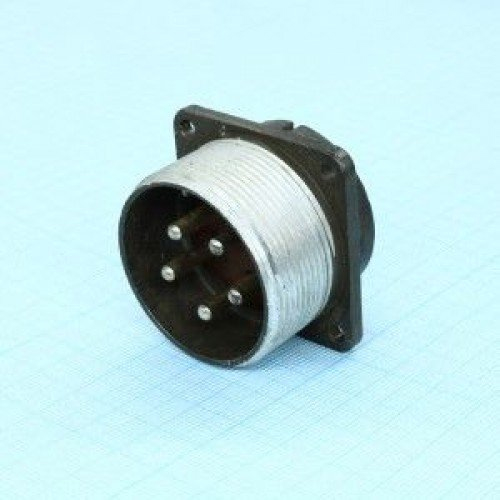

ШРГ36П5ЭШ11 – это низкочастотный цилиндрический герметичный соединитель, предназначенный для объемного монтажа и имеющий резьбовую фиксацию сочлененного положения. Он используется в электрических цепях постоянного и переменного тока до 3 МГц и напряжением до 850 В.

Общие сведения :

• Соединители ШРГ применяются в радиоэлектронной и радиотехнической аппаратуре.

• Предназначены для соединения и разъединения электрических цепей в различной аппаратуре.

• Состоят из приборной (блочной) вилки.

• Соединители ШРГ изготавливают 41 типономиналов и 128 типоконструкций.

Технические характеристики :

• Максимальное рабочее напряжение: 850 В.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Диапазон частот синусоидальной вибрации: 1–5000 Гц.

• Рабочая температура окружающей среды: от -60 до +60 °C.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Общее количество контактов: 5.

• Диаметр контактов: 3,5 мм.

• Материал контактов: серебро.

Расшифровка условного обозначения ШРГ36П5ЭШ11 :

• ШРГ – тип соединителя.

• 36 – условный размер корпуса.

• П – конструктивное исполнение приборной части (без патрубка).

• 5 – количество контактов.

• Э – вид гайки патрубка (для экранированного кабеля).

• Ш – вид контактов вилка.

• 11 – обозначение сочетания контактов.

Соединители ШРГ соответствуют климатическому исполнению УХЛ и могут применяться как внутри помещений, так и снаружи, при условии защиты от пыли и воды. Гарантийный срок хранения соединителей ШРГ составляет 25 лет со дня изготовления.
