Соединитель ШРГ36П5ЭШ11 представляет собой низкочастотный цилиндрический герметичный соединитель, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение) и служит для соединения и разъединения проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры.

Основные характеристики

• Тип соединителя : герметичный

• Климатическое исполнение : УХЛ

• Условный размер корпуса : 36

• Количество контактов : 5

• Покрытие контактов : серебро

• Способ монтажа : объемный, с пайкой

• Рабочая температура окружающей среды : от -60 до +60 °C

Конструкция

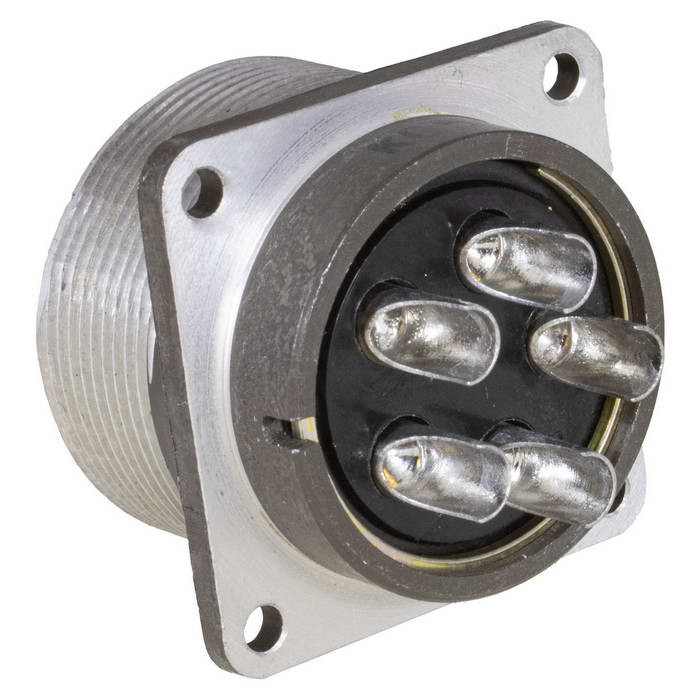

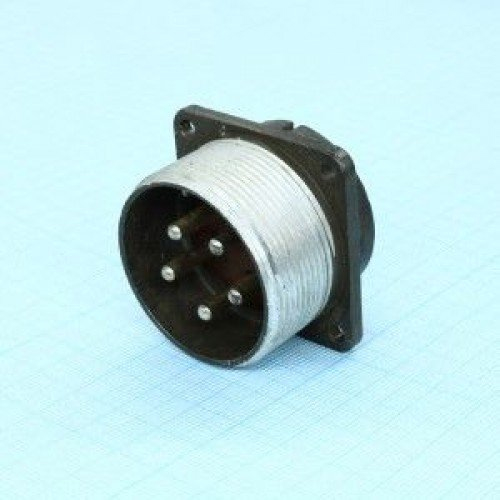

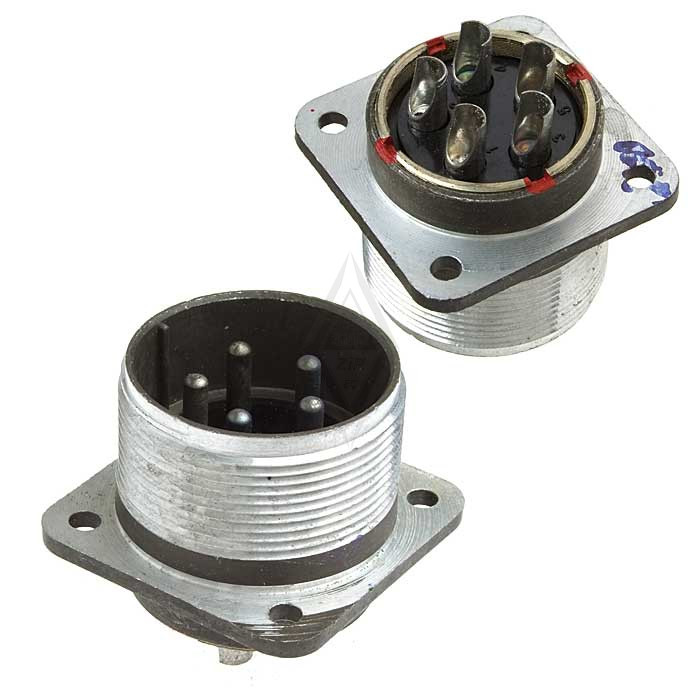

Соединитель состоит из приборной (блочной) вилки, которая может изготавливаться как без патрубка, так и с прямым патрубком. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов одношпоночная. Соединители ШРГ могут использоваться с экранированными или неэкранированными кабелями.

Гарантия и срок службы

Гарантийный срок хранения соединителей ШРГ составляет 25 лет со дня изготовления. Гарантийная наработка составляет 1000 часов во всех режимах и условиях, допускаемых техническими условиями, и 100000 часов в облегчённом режиме.

Расшифровка условного обозначения

• ШРГ — тип соединителя

• 36 — условный размер корпуса

• П — конструктивное исполнение (без патрубка)

• 5 — количество контактов

• Э — вид гайки патрубка (для экранирова
