Назначение изделия

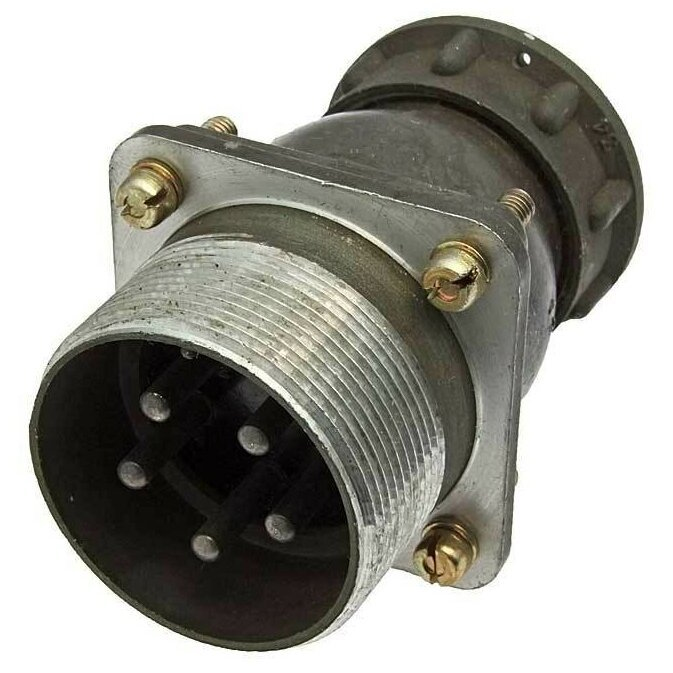

ШРГ36П5ЭШ11 — приборная (блочная) вилка разъёма серии ШРГ, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации электрических цепей в составе блоков, приборов и кабельных сборок, где требуется надёжное механическое и электрическое соединение с прямым выводом под экранированный кабель.

Вилка выпускается по техническим условиям ГЕО.364.108ТУ и поставляется в блочном исполнении в заводской упаковке. Приёмка изделия — «5», что подтверждает соответствие требованиям приёмо-сдаточных испытаний. Годы выпуска в представленной партии — 82–89.

Расшифровка обозначения

Маркировка ШРГ36П5ЭШ11 читается следующим образом:

• ШРГ — тип соединителя;
• 36 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 5 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Ш — вилка;
• 11 — сочетание контактов.

Такое обозначение позволяет однозначно определить конструкцию, число контактов и способ присоединения кабеля ещё до установки изделия в аппаратуру.

Технические характеристики

Вилка рассчитана на 5 контактов диаметром 3,5 мм. Токовая нагрузка составляет до 50 А на контакт и до 250 А суммарно. Рабочее напряжение — до 850 В переменного и постоянного тока.

Сопротивление контакта — не более 0,75 мОм, сопротивление изоляции — не менее 5000 МОм. Соединитель герметичный, климатического исполнения УХЛ, выдерживает до 500 сочленений-расчленений и наработку 1000 часов. Материал контактов — серебро или никель.

Конструкция обеспечивает прямой вывод под экранированный кабель; проходной диаметр составляет 39 мм.

Условия эксплуатации и применения

Изделие работоспособно при температурах от минус 60 °C до плюс 60 °C с учётом перегрева контактов до плюс 110 °C, а также при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па.

Вилка выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и до 350 м/с² (многократный).

Область применения — стационарная и подвижная радиоэлектронная и радиотехническая аппаратура, включая блоки, работающие в условиях вибрации, ударных нагрузок и пониженного давления. Вилка устанавливается со стороны кабельного подключения при необходимости экранирования и герметичного сочленения.
