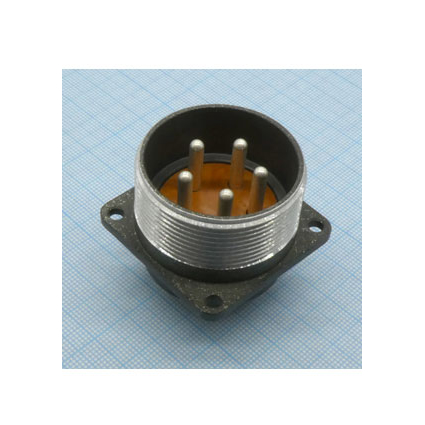

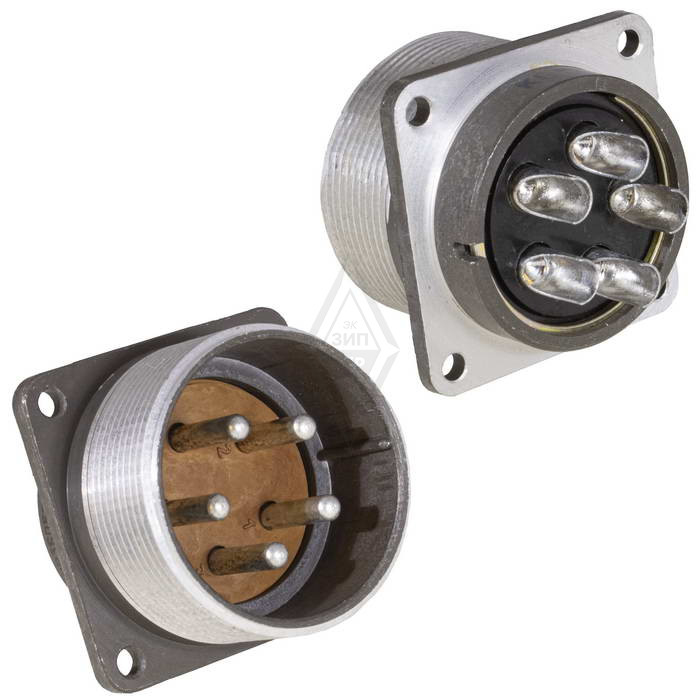

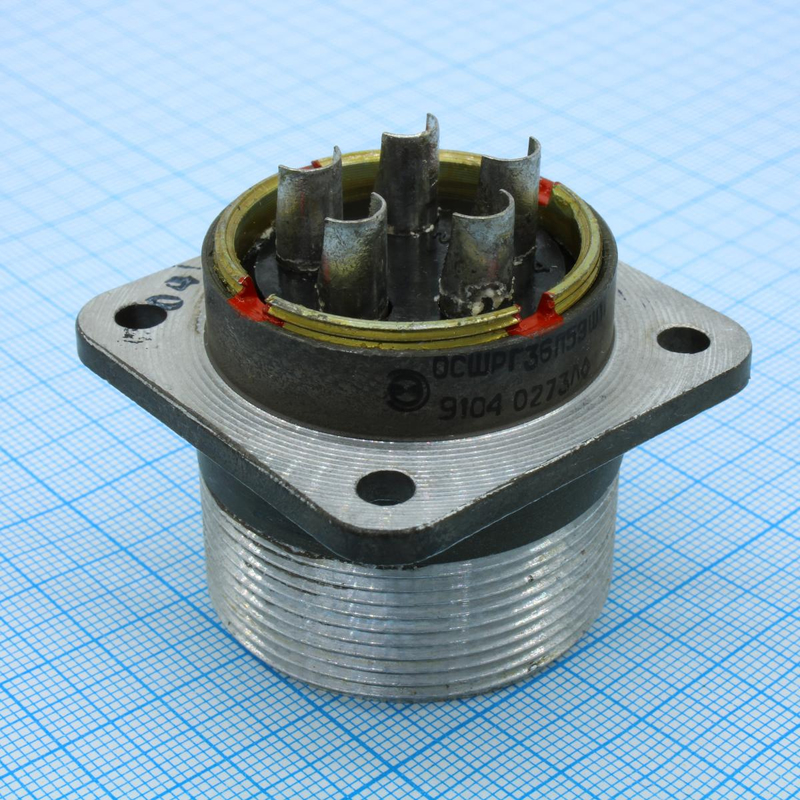

ШРГ36П5ЭШ11 — это приборная вилка (соединитель), предназначенная для работы в электрических цепях как постоянного, так и переменного тока. Она может функционировать при частоте до 3 МГц и максимальном напряжении до 850 В (амплитудное значение). Основные характеристики и особенности этого соединителя включают:

Конструкция и назначение

• Тип соединителя : ШРГ.
• Условный размер корпуса : 36.
• Количество контактов : 5.
• Конструктивное исполнение : без патрубка (обозначение "П").
• Вид контактов : вилка (обозначение "Ш").
• Покрытие контактов : может быть никелевым или серебряным, в зависимости от исполнения.

Технические характеристики

• Рабочий ток : до 50 А.
• Сопротивление контактов : не более 2,5 МОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон : от -60 °C до +60 °C, с возможностью кратковременного повышения до +110 °C.
• Гарантийная наработка : минимум 1000 часов во всех режимах и условиях, допускаемых техническими условиями.

Устойчивость к внешним воздействиям

• вилка устойчива к механическим ударам и вибрациям:
  • Механический удар одиночного действия с ускорением до 5000 м/с?.
  • Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц.

Применение

Соединитель ШРГ36П5ЭШ11 используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры. Он подходит для монтажа как с экранированными, так и с неэкранированными кабелями.

Гарантия и срок службы

Гарантийный срок хранения соединителей составляет 25 лет со дня изготовления, что подчеркивает их надежность и долговечность. Этот соединитель является важным ком Онентом в области электротехники и радиоэлектроники, обеспечивая надежное соединение в различных условиях эксплуатации.
