ШРГ36П5ЭШ11 БЛОЧНЫЕ ВИЛКИ
Технические характеристики

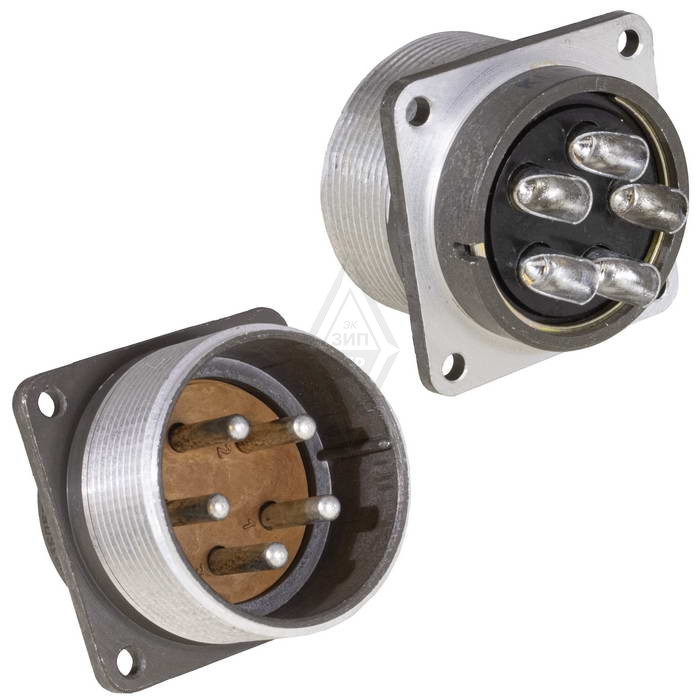

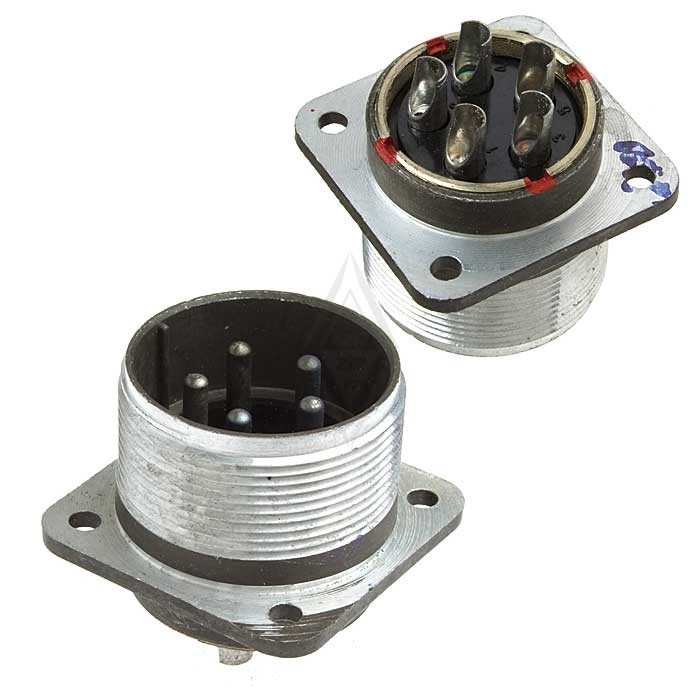

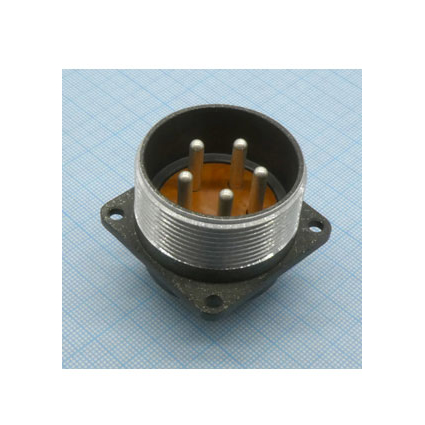

ШРГ36П5ЭШ11 блочная вилка
ШРГ36П5ЭШ11 — это блочная вилка, используемая для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). вилка ШРГ36П5ЭШ11 представляет собой низкочастотный цилиндрический герметичный соединитель для объёмного монтажа с резьбовой фиксацией сочленённого положения.
Расшифровка условного обозначения ШРГ36П5ЭШ11 :
ШРГ — тип соединителя
36 — условный размер корпуса
П — конструктивное исполнение приборной части (без патрубка)
5 — количество контактов
Э — вид гайки патрубка (для экранированного кабеля)
Ш — вид контакта вилка
11 — условное число, обозначающее сочетание контактов
Общие технические характеристики разъемов типа ШР36 :
| Количество контактов и их диаметр | 5 шт - ? 3,5 мм |
|---|---|
| Сопротивление контакта, не более | 0,75 мОм для ? 3,5 мм |
| Максимальная токовая нагрузка на контакт | 50 А для ? 3,5 мм |
| Максимальная токовая нагрузка общая | 250 А |
| Тип соединителя | герметичный, климатика УХЛ |
| Материал контактов | Серебро / Никель |
| Сопротивление изоляции | 5000 МОм |
| Амплитудное значение напряжения цепи | 850В |
| Количество сочленений | 500 |
| Минимальная наработка | 1000 часов |
| Диапазон частот синусоидальной вибрации | 1-5000 Гц |
| Ускорение синусоидальной вибрации | 300 м/с2 / 30 g |
| Ускорение механического удара | Одиночного действия: 5000 м/с2 / 500 g; многократного действия: 350 м/с2 / 35 g |
| Атмосферное пониженное давление | 1,3*10-4 Па / 1,3*10-6 мм рт.ст. |
| Рабочая температура среды | от -60*С до +60*С |
Соединители ШР состоят из вилки и розетки. вилки и розетки могут быть блочными (приборными) или кабельными. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.
