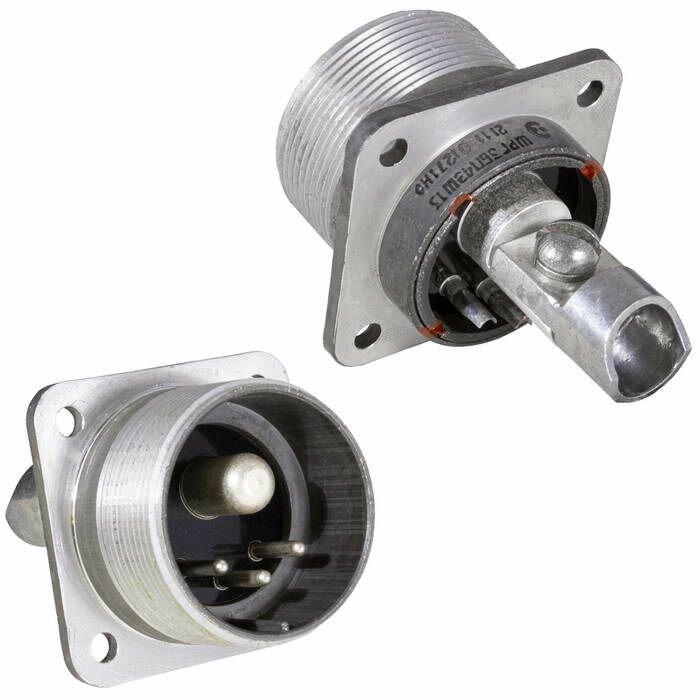

ШРГ36П4ЭШ13 ВИЛКИ

Цена: ПОД ЗАКАЗ

В наличии: 45 шт.

2021 5: 45 шт

Технические характеристики

ШРГ36П4ЭШ13 ВИЛКИ

ШРГ36П4ЭШ13 представляет собой приборную вилку блочного типа из серии герметичных цилиндрических низкочастотных соединителей ШРГ.

Основные характеристики

Эта вилка имеет 4 контакта: 3 шт. диаметром 2,5 мм и 1 шт. диаметром 9 мм. Максимальная токовая нагрузка на контакт — до 35 А для Ø2,5 мм и до 200 А для Ø9 мм, общая нагрузка не превышает 275 А, а рабочее напряжение достигает 850 В (амплитудное значение). Сопротивление контакта минимально: не более 1 мОм для малых контактов и 0,15 мОм для большого.

Конструкция и исполнение

Модель выполнена без патрубка (обозначение "П"), с гайкой патрубка "Э" для экранированного кабеля и прямым выводом. Условный размер корпуса — 36, проходной диаметр — 39 мм, масса — около 77 г. Материал контактов — серебро или никель, что обеспечивает надежность соединения.

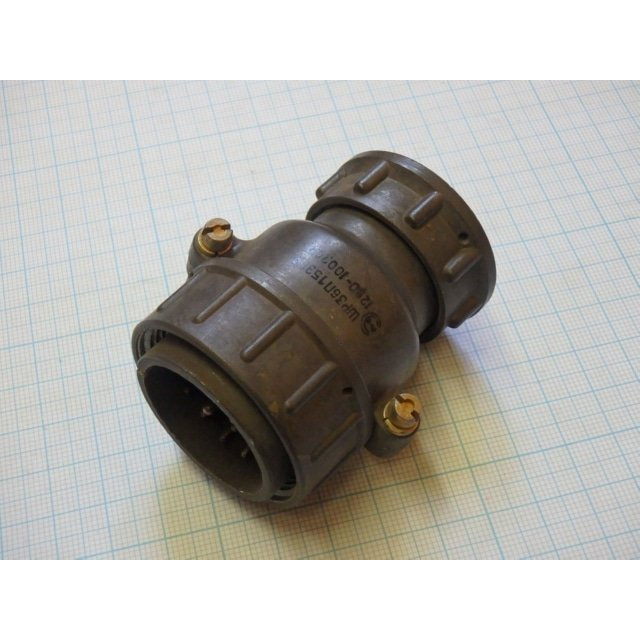

На изображении показана типичная конструкция аналогичной приборной вилки серии ШР с разбором элементов.

Условия эксплуатации

Соединитель рассчитан на работу в диапазоне температур от -60°C до +60°C, при пониженном давлении до 1,3×10⁻⁴ Па. Он выдерживает вибрацию 1-5000 Гц с ускорением до 30g, удары до 500g (одиночный) и 35g (многократный), а также до 500 циклов сочленения-расчленения с наработкой не менее 1000 часов. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Применение

ШРГ36П4ЭШ13 используется в радиоэлектронной и радиотехнической аппаратуре для цепей постоянного и переменного тока частотой до 3 МГц. Это герметичный разъем климатики УХЛ с резьбовым сочленением, подходящий для объемного монтажа.

Описание

Назначение изделия

ШРГ36П4ЭШ13 представляет собой приборную вилку блочного типа из серии герметичных цилиндрических низкочастотных соединителей ШРГ. Изделие предназначено для объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре и применяется в цепях постоянного и переменного тока частотой до 3 МГц.

Вилка относится к климатическому исполнению УХЛ и оснащена резьбовым сочленением, что обеспечивает механическую фиксацию и сохранение электрических параметров в условиях эксплуатации, характерных для данной серии соединителей.

Электрические параметры

ШРГ36П4ЭШ13 имеет четыре контакта: три контакта диаметром 2,5 мм и один контакт диаметром 9 мм. Такое сочетание позволяет использовать изделие как для передачи сигнальных цепей, так и для коммутации силовых линий в составе одного разъёма.

Максимальная токовая нагрузка: до 35 А на контакт диаметром 2,5 мм и до 200 А на контакт диаметром 9 мм.
Общая токовая нагрузка: не превышает 275 А.
Рабочее напряжение: до 850 В (амплитудное значение).
Сопротивление контакта: не более 1 мОм для контактов диаметром 2,5 мм и не более 0,15 мОм для контакта диаметром 9 мм.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Конструктивные особенности

Модель выполнена без патрубка, что обозначено индексом «П», и снабжена гайкой патрубка «Э» для присоединения экранированного кабеля. Вывод изделия прямой. Условный размер корпуса составляет 36, проходной диаметр равен 39 мм, масса — около 77 г.

Контакты изготовлены из серебра или никеля, что обеспечивает стабильность и надёжность электрического соединения. Блочное исполнение вилки рассчитано на объёмный монтаж внутри аппаратуры.

Условия эксплуатации

Соединитель рассчитан на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, в том числе при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля. Изделие сохраняет работоспособность при следующих механических воздействиях:

вибрация в диапазоне от 1 до 5000 Гц с ускорением до 30g;
удары до 500g при одиночном воздействии и до 35g при многократном;
не менее 1000 часов наработки и до 500 циклов сочленения и расчленения.

Указанные характеристики подтверждают пригодность вилки для применения в аппаратуре, подверженной интенсивным механическим и климатическим нагрузкам.
