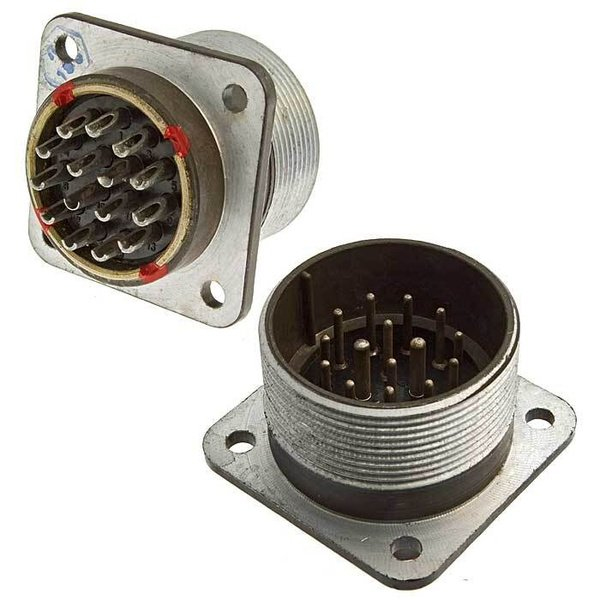

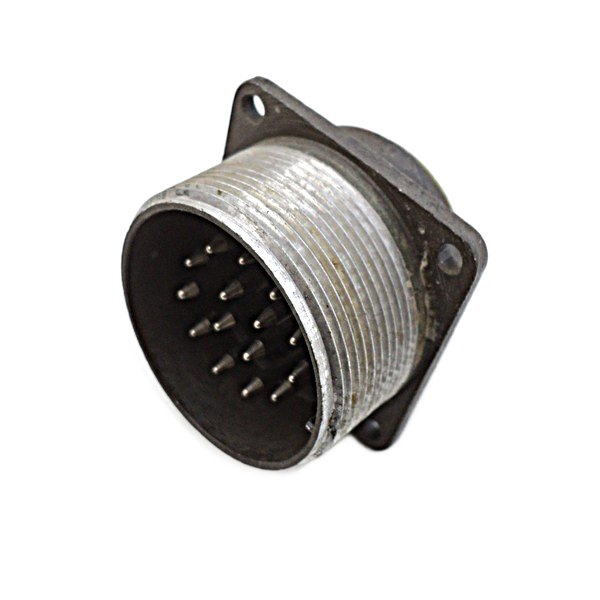

ШРГ36П15ЭШ4 вилка — это приборная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока. Она относится к типу соединителей ШРГ, которые широко применяются в различных видах электро- и радиоаппаратуры.

Основные характеристики:

• Тип соединителя : ШРГ — это тип цилиндрических герметичных соединителей.

• Условный размер корпуса : 36.

• Конструктивное исполнение : П — без патрубка.

• Количество контактов : 15 (13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).

• Вид гайки патрубка : Э — для экранированного кабеля (хотя в данном случае экранирование не требуется).

• Вид контактов : Ш — вилка.

• Обозначение сочетания контактов : 4.

Технические характеристики:

• Максимальный рабочий ток :

  • Для контактов диаметром 1,5 мм: не более 10 А.

  • Для контактов диаметром 2,5 мм: не более 25 А.

• Максимальное рабочее напряжение : не более 850 В (амплитудное значение).

• Покрытие контактов : серебро.

• Сопротивление на контактах :

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

  • Для контактов диаметром 2,5 мм: не более 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

• Условия эксплуатации :

  • Температура: от -60°C до +60°C.

  • Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с?.

  • Механический удар: одиночного действия — 5000 м/с?, многократного действия — 350 м/с?.

Применение:

Эти вилки используются для внутреннего и наружного применения в климатическом исполнении УХЛ, при условии защиты от пыли и воды. Они подходят для объемного монтажа с резьбовой фиксацией сочлененного положения. Соедин
