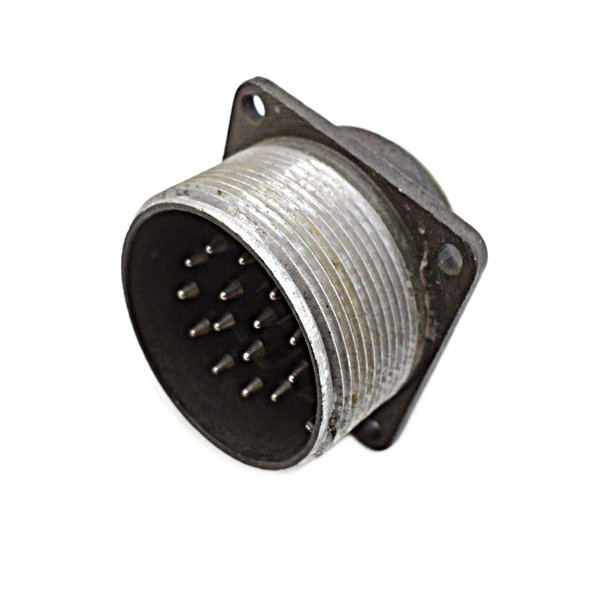

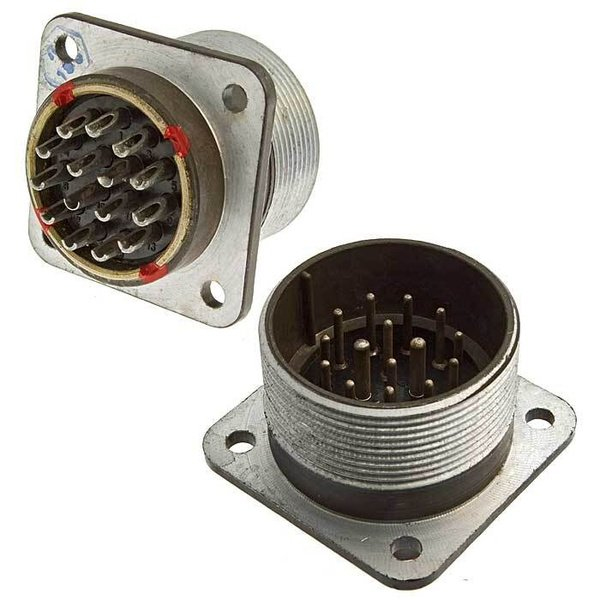

Соединитель ШРГ36П15ЭШ4 представляет собой вилку блочную, предназначенную для соединения и разъединения электрических цепей. Он относится к серии низкочастотных цилиндрических герметичных соединителей для объемного монтажа с резьбовой фиксацией сочлененного положения.

Технические характеристики:

• Количество контактов : 15 штук, из них 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Максимальный ток :

  • Для контактов диаметром 1,5 мм: не более 10 А.

  • Для контактов диаметром 2,5 мм: не более 25 А.

• Максимальное рабочее напряжение : до 850 В (амплитудное значение).

• Сопротивление контактов :

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

  • Для контактов диаметром 2,5 мм: не более 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

• Температурный диапазон : от -60°C до +60°C, с учетом перегрева контактов от -60°C до +110°C.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с?.

Применение:

Соединители ШРГ36П15ЭШ4 используются для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Они подходят для различных видов электро- и радиоаппаратуры.

Условия эксплуатации:

• Атмосферное давление : пониженное рабочее давление до 1,3·10?? Па (10?
