Назначение соединителя

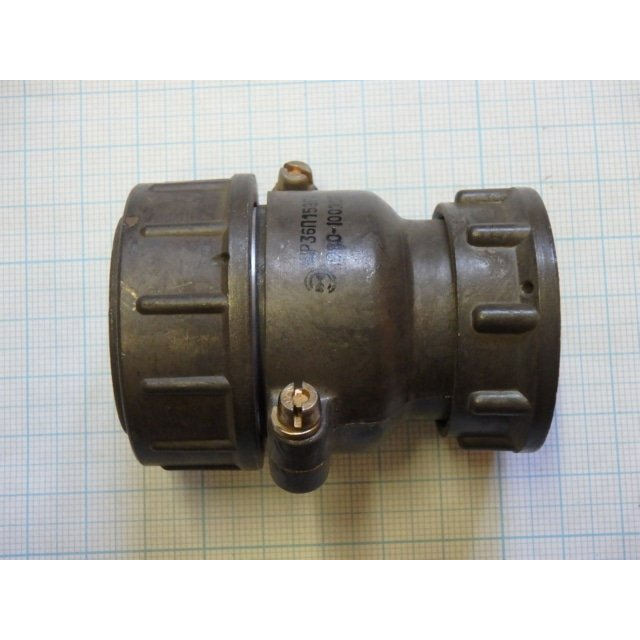

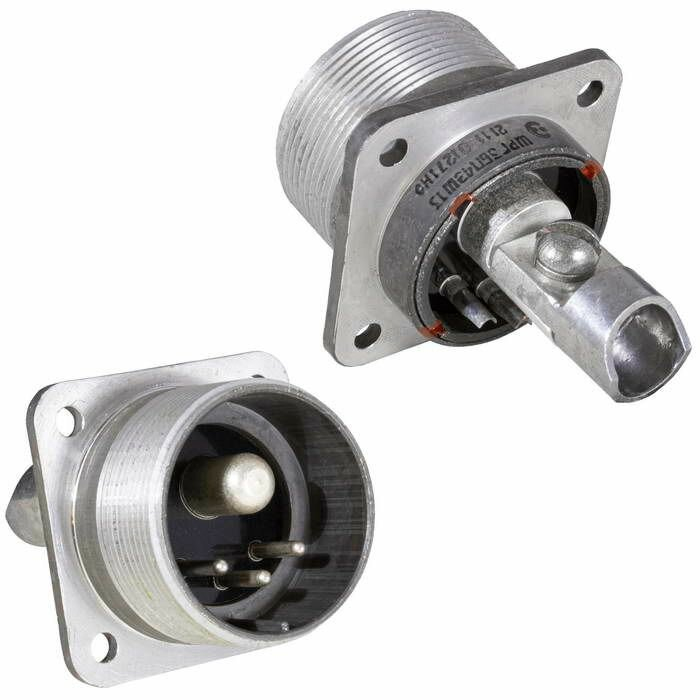

ШРГ36П15ЭШ4 — приборная вилка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Приборное исполнение без патрубка обеспечивает прямой вывод под экранированный кабель и применяется в составе кабельных сборок, блоков и стоек, где требуется компактное и устойчивое к внешним воздействиям соединение.

Вилка является ответной частью к розетке ШР36П15ЭШ4 и вместе с ней образует разъемный контактный узел. Категория поставки — ШРГ3, артикул **41395**.

Подтверждённые особенности и характеристики

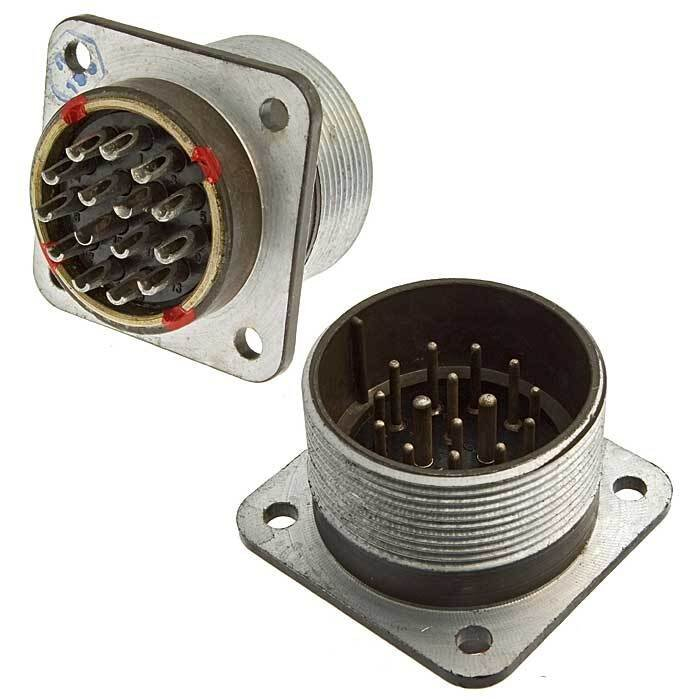

Соединитель имеет 15 контактов: обычно 13 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм. Условный диаметр корпуса составляет 36 мм. Максимальная токовая нагрузка — до **35 А** на контакт диаметром 2,5 мм, рабочий ток — до **25 А**. Рабочее напряжение — до **850 В** при частоте до **3 МГц**. Сопротивление изоляции — не менее **5000 МОм**. Масса изделия — около **61 г**.

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.
• С учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия.
• Выдерживает пониженное давление до 1,3 на 10 в степени минус 4 Паскаля.
• Климатическое исполнение УХЛ для внутреннего и наружного применения с защитой от пыли и влаги.

Механическая стойкость и ресурс

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате.
• Механический удар до 5000 метров на секунду в квадрате (одиночный) и 350 метров на секунду в квадрате (многократный).
• Линейное ускорение до 2000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Расшифровка обозначения

Обозначение ШРГ36П15ЭШ4 читается следующим образом: ШР — тип соединителя; 36 — размер корпуса; П — приборное исполнение без патрубка; 15 — число контактов; Э — экранированный кабель; Ш — вилка; 4 — сочетание контактов. Ответная часть — розетка ШР36П15ЭШ4.

Применение

Вилка применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей питания и сигнала при рабочих напряжениях до 850 В и частоте до 3 МГц. Приборное исполнение без патрубка удобно для монтажа в ограниченном объёме, а экранированный вывод кабеля снижает влияние помех. Изделие рассчитано на эксплуатацию в жёстких климатических и механических условиях, что подтверждается заявленными нагрузками по вибрации, удару и линейному ускорению.
