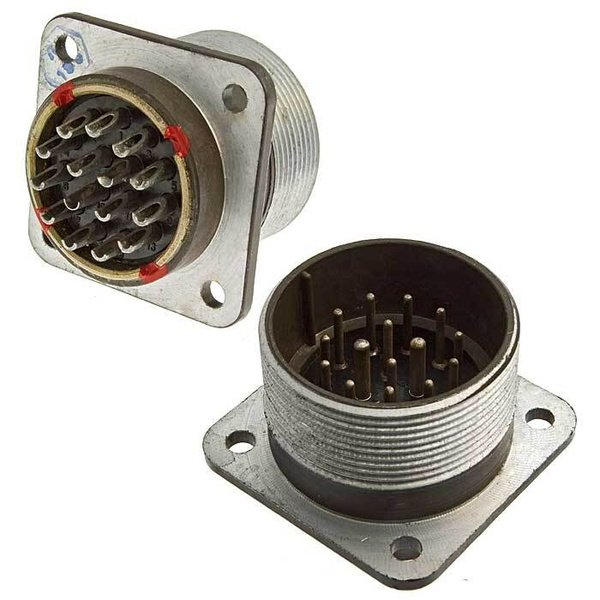

Соединитель ШРГ36П15ЭШ4 является низкочастотным цилиндрическим герметичным разъемом, предназначенным для объемного монтажа с резьбовой фиксацией. Он используется в электрических цепях как постоянного, так и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Данный соединитель подходит для соединения и разъединения проводов, кабелей и узлов в различных типах электро- и радиоаппаратуры.

Технические характеристики

• Тип соединителя: герметичный.
• Климатическое исполнение: УХЛ (для работы в условиях умеренного климата).
• Условный размер корпуса: 36.
• Количество контактов: 15 (13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).
• Максимальная токовая нагрузка на одиночный контакт: до 10 А для контактов ? 1,5 мм и до 25 А для ? 2,5 мм.
• Общая максимальная токовая нагрузка: до 180 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальная наработка: 1000 часов.
• Количество сочленений - расчленений: до 500 раз.
• Рабочая температура окружающей среды: от -60 °C до +60 °C .

Конструкция

Соединитель состоит из блочной (приборной) вилки, которая может быть выполнена как без патрубка, так и с прямым патрубком. Поляризация корпусов одношпоночная, а покрытие контактов может быть выполнено из серебра или никеля. Метод монтажа — пайка.

Применение

ШРГ36П15ЭШ4 используется в различных областях, включая электронику и радиотехнику. Он подходит для внутреннего и наружного применения при условии защиты от пыли и влаги. Разъемы данного типа взаимосочленяемы с другими соединителями, что делает их универсальными для различных систем.
