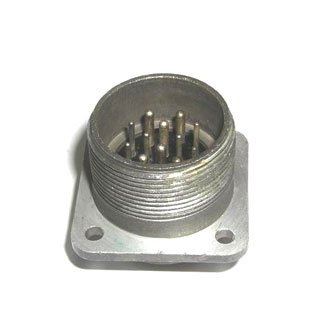

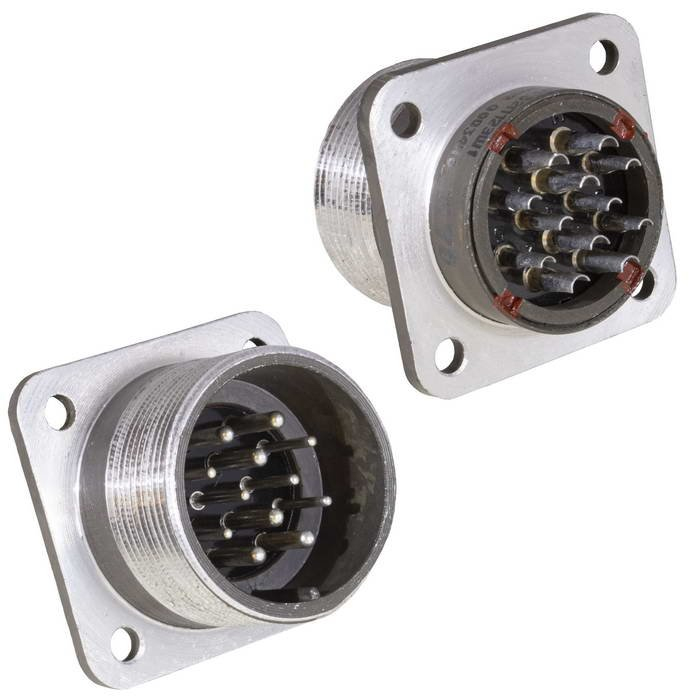

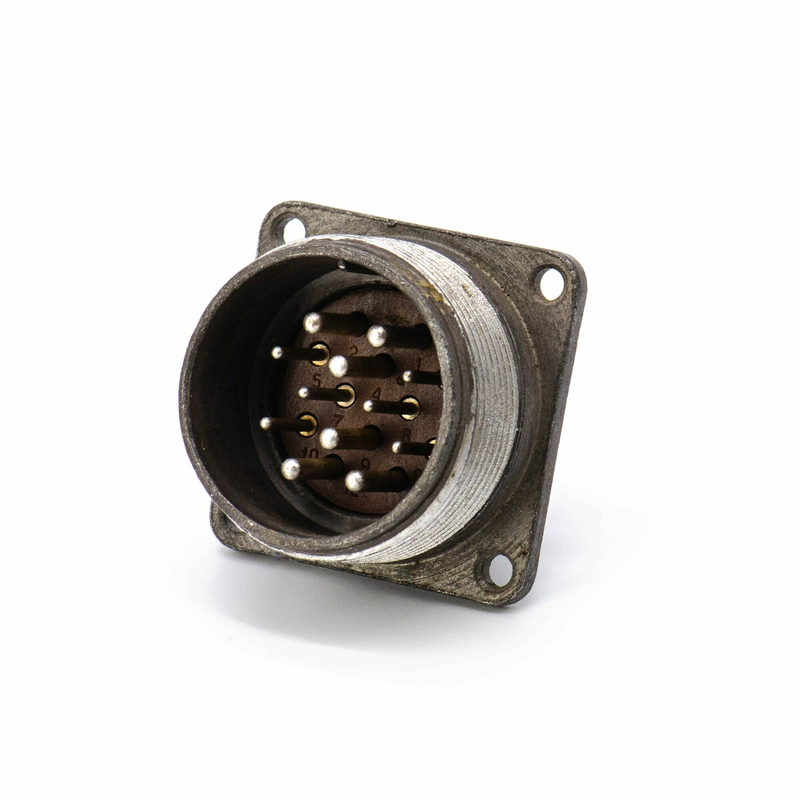

ШРГ32П12ЭШ1 — это блочная (приборная) вилка цилиндрического низкочастотного соединителя серии ШРГ, предназначенная для надежного соединения электрических цепей переменного и постоянного тока.

Основные характеристики

Соединитель имеет 12 контактов штыревого типа: 6 контактов диаметром 1,5 мм (ток до 10 А) и 6 контактов диаметром 2,5 мм (ток до 25 А), максимальное рабочее напряжение — 850 В. Корпус из алюминиевого сплава с оксидированием (серый цвет), герметичный, с резьбовым соединением (накидная гайка M36×1,5), одношпоночная поляризация и монтаж на панель пайкой. Изолятор из черного бакелита, контакты из латуни с серебряным покрытием, извлекаемые.

Габариты составляют 44×44×43,4 мм, масса — 68 г, установочные отверстия диаметром 4,5 мм с расстоянием 32 мм.

Условия эксплуатации

Работает в диапазоне температур от -60 до +60 °C (климатическое исполнение УХЛ), выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы до 170 дБ, удары до 500 g, влажность 98% при +25 °C и давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения до 25 лет.

Совместимость

Взаимодействует с кабельными розетками серий ШР и 2РТТ, аналоги — СШРГ и 2РТТ. Соответствует ТУ ГЕ0.364.108.
