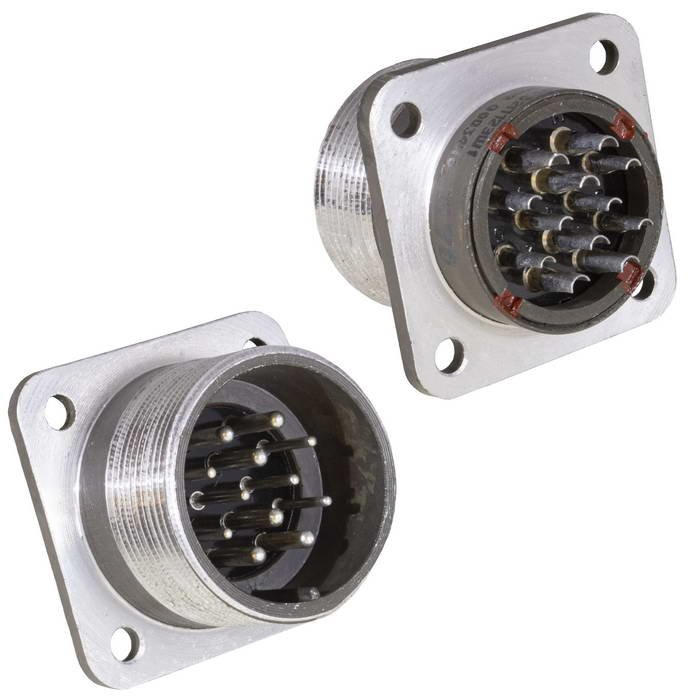

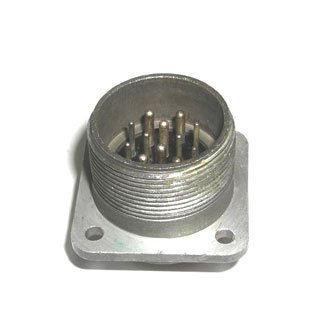

ШРГ32П12ЭШ1 вилка

ШРГ32П12ЭШ1 — это цилиндрический низкочастотный разъем‑вилка блочного (приборного) исполнения, предназначененный для соединения кабельных и аппаратных частей в электрических цепях постоянного и переменного тока.

Назначение и конструкция

Этот разъем используется как соединитель общепромышленного и радиоэлектронного оборудования, обычно применяется внутри приборов и на панелях, спаривается с соответствующими розетками линеек ШРГ, ШР, 2РТТ и др. Корпус выполнен из алюминиевого сплава с оксидным покрытием, изолятор — бакелит, контакты — штыревые, круглые, с покрытием серебром.

Основные параметры

• Количество контактов — 12, из них 6 диаметром 1,5 мм и 6 диаметром 2,5 мм.

• Максимальное рабочее напряжение — до 850 В (амплитудное значение), ток до около 10 А на контакт Ø 1,5 мм и до 25–35 А на контакт Ø 2,5 мм в зависимости от типа ШР‑серии.

• Монтаж — на панель (резьбовой корпус), соединение проводов — пайкой.

Климатические и механические свойства

Разъем ШРГ32П12ЭШ1 рассчитан на интервал рабочих температур, как правило от −60 до +60 °C, с возможностью кратковременного перегрева контактов до более высоких температур. Он выдерживает синусоидальную вибрацию в диапазоне примерно 1–5000 Гц с ускорением до 30 g, многократные ударные нагрузки до 35 g и одиночные удары до 500 g, а также повышенное и пониженное атмосферное давление, что позволяет использовать его в достаточно жёстких условиях эксплуатации.

Особенности маркировки

Буквенно‑цифровая часть «ШРГ32П12ЭШ1» расшифровывается как:

• ШРГ — серия цилиндрических разъемов;

• 32 — условный размер корпуса;

• П — исполнение приборной (блочной) части без патрубка;

• 12 — число контактов;

• Э — предназначена для экранированного кабеля;

• Ш — тип контакта (штырь), 1 — условный номер конструкции.
