Назначение

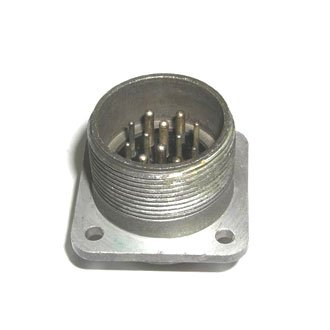

ШРГ32П12ЭШ1 — блочная (приборная) вилка цилиндрического низкочастотного разъёма серии ШРГ. Она предназначена для соединения электрических цепей переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В. По каталогу изделие относится к категории ШРГ3, артикул — 41393; краткое описание — «блочная».

Подтверждённые особенности

Контакты и электрические параметры

Вилка имеет 12 контактов:

• 6 контактов диаметром 1,5 мм, рассчитанных на ток до 10 А;
• 6 контактов диаметром 2,5 мм, рассчитанных на ток до 25 А.

Контакты штыревые, круглые, изготовлены из латуни с серебряным покрытием и являются извлекаемыми.

Конструкция и монтаж

Конструкция герметичная, без патрубка. Корпус выполнен из алюминиевого сплава, серого цвета, с оксидированием; изолятор — из чёрного бакелита. Предусмотрена одношпоночная поляризация. Установочные размеры: расстояние между отверстиями — 32 мм, диаметр отверстия — 4,5 мм; габариты — 44 на 44 на 43,4 мм. Монтаж на панель выполняется пайкой, резьбовое соединение — M36 на 1,5.

Условия эксплуатации и ресурс

Изделие работает при температурах от минус 60 до плюс 60 °C с учётом перегрева контактов до плюс 110 °C, при влажности до 98% при плюс 25 °C и давлении от 1,33 умножить на 10 в минус четвёртой степени Па до 50,6 умножить на 10 в четвёртой степени Па. Климатическое исполнение — УХЛ. Выдерживает вибрацию от 1 до 5000 Гц до 30 g, акустические шумы 170 дБ, удары до 500 g однократные и 35 g многократные. Ресурс: 500 сочленений-расчленений, наработка 1000 часов, сопротивление изоляции 5000 МОм, сопротивление контактов до 2,5 мОм.

Применение и совместимость

Вилка применяется в общепромышленных установках для надёжного соединения, включая приборы и оборудование. Она сочленяется с кабельными розетками ШР и 2РТТ; взаимозаменяема с сериями СШРГ.

Сведения каталога

В характеристиках VirtueMart указаны приемка «5» и год 89. Производитель в предоставленных данных не указан. Название товара — ШРГ32П12ЭШ1 ВИЛКИ «5», артикул — 41393, категория — ШРГ3.
