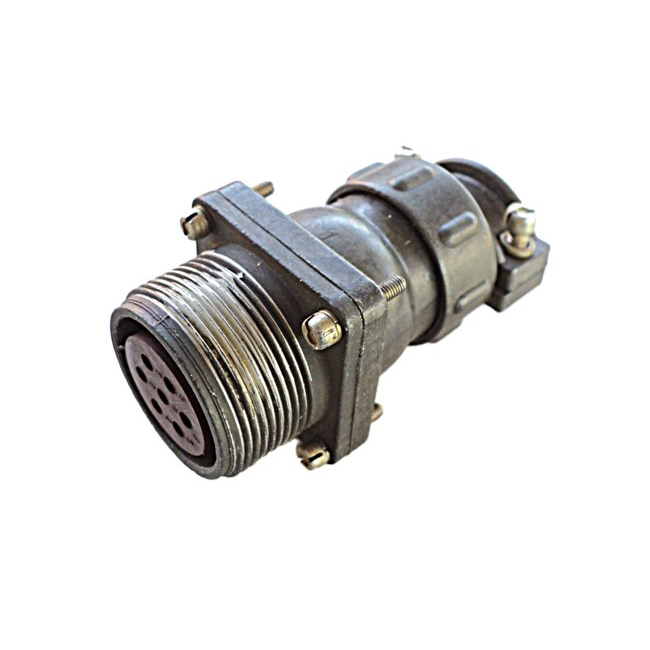

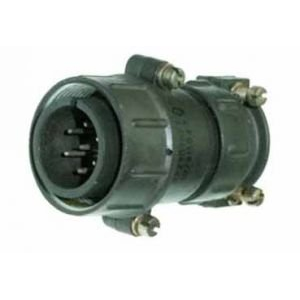

ШР28ПК7НГ7 — это вилка соединителя цилиндрического типа ШР (негерметичный), предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, в приборах и кабельных системах. Приборная часть имеет прямой патрубок (ПК), подходит для неэкранированного кабеля. Климатическое исполнение — УХЛ (умеренный и холодный климат).

• Количество контактов: 7 шт., диаметр 1,5 мм.

• Максимальная токовая нагрузка на контакт: 10–20 А (в зависимости от модели серии).

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Атмосферное давление: от 1,3·10^{-4} Па (10^{-6} мм рт. ст.).

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), ускорение удара до 5000 м/с² (одиночное), линейное ускорение 2000 м/с². Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет. Покрытие контактов — никель (Н), корпус — пластмассовый (Г). Монтаж — пайка, сочленение — резьбовое.

На изображении показан типичный чертеж разъема серии ШР с видом спереди и в разрезе, иллюстрирующий расположение контактов и габариты.
