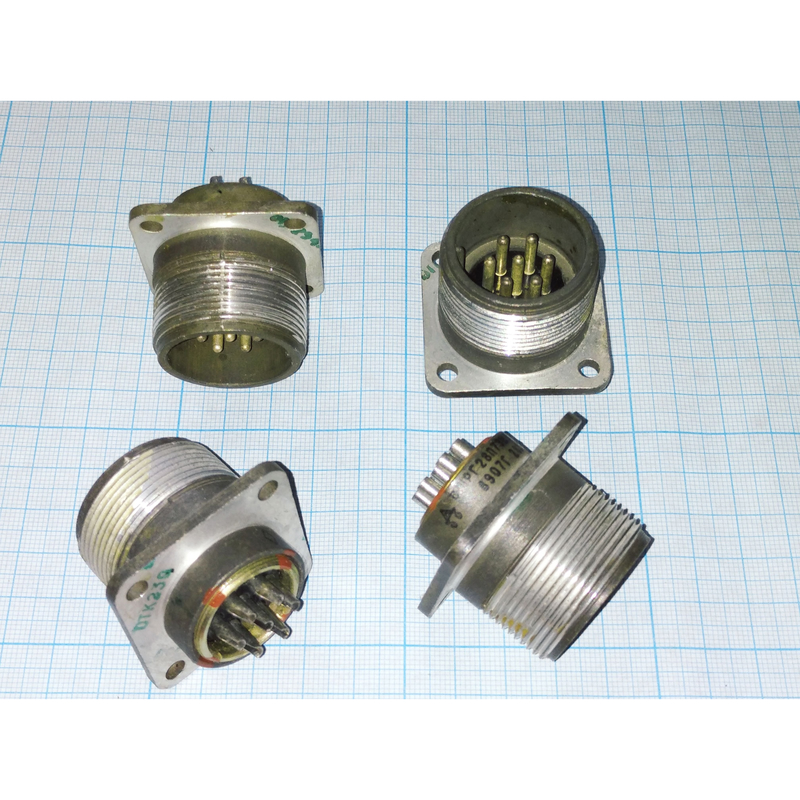

ШРГ28ПК7ЭШ9 – это низкочастотный цилиндрический блочный разъём‑вилка из серии ШРГ с резьбовым сочленением; обозначение «5» в наименовании обычно относится к категории приёмки/ТУ по АСЛР (военное или ОТК‑исполнение).

Назначение и конструкция

Вилка рассчитана на объёмный монтаж внутри изделий и используется в электрических цепях постоянного и переменного тока низкой частоты, в том числе в приборах и аппаратуре военного и промышленного назначения. Корпус выполнен из металла, изолятор – из карболита, контактный узел имеет прямой патрубок и кожух, обеспечивающий механическую защиту и удобство состыковки с розеткой.

Основные электрические параметры

• Количество контактов: 7 штыревых контактов диаметром около 2,5 мм.

• Максимальное рабочее напряжение (амплитудное значение цепи): до 850 В.

• Максимальный ток на один контакт – до примерно 25 А, что даёт общий ток до порядка 175 А в зависимости от сочетания и условий охлаждения.

• Сопротивление одного контакта не более 1 мОм, сопротивление изоляции в нормальных условиях – не менее 5000 МОм.

Условия эксплуатации и ресурс

Вилка ШРГ28ПК7ЭШ9 предназначена для работы в широком диапазоне температур, обычно от −60 до +60…+100 °C, с учётом перегрева контактов. Разъём рассчитан на климатическое исполнение УХЛ и устойчив к вибрациям (до 5000 Гц) и ударным нагрузкам, минимальная наработка – порядка 1000 часов, а количество сочленений/расчленений – не менее 500 циклов.

Мы можем дополнительно разобрать сочетания контактов «9», структуру ТУ (АСЛР.434410.017ТУ для приёмки «5») или типовые схемы подключения.
