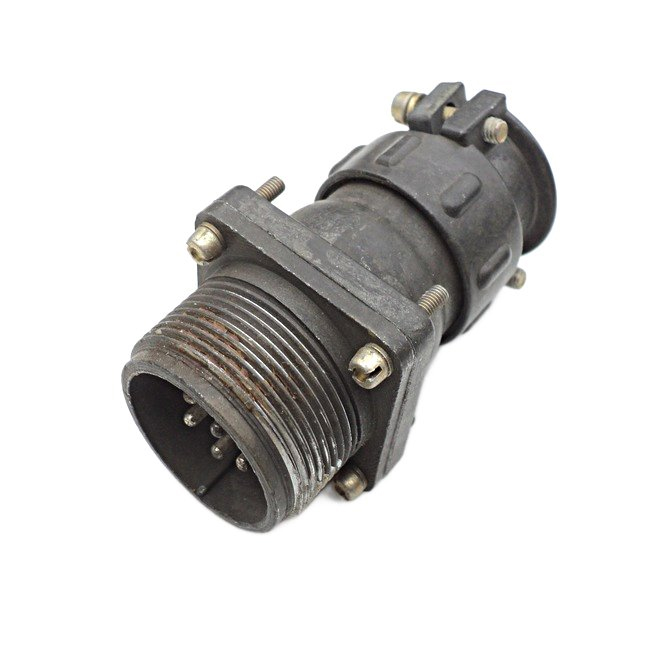

ШРГ28ПК7ЭШ9 — это низкочастотный цилиндрический герметичный соединитель, предназначенный для использования в электрических цепях как постоянного, так и переменного тока. Он может работать при частотах до 3 МГц и максимальном напряжении 850 В (амплитудное значение).

Технические характеристики

• Количество контактов: 7
• Тип соединения: резьбовое
• Покрытие контактов: серебро
• Сопротивление контактов: 1 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Максимальный рабочий ток: не более 25 А
• Габаритные размеры: 64,4 ? 40 ? 40 мм
• Температурный диапазон эксплуатации: от -60°С до +60°С, с учетом перегрева контактов — от -60°С до +110°С
• Минимальная наработка: 1000 часов
• Количество циклов соединения-разъединения: 500 раз
• Срок хранения: не менее 15 лет .

Конструкция и применение

Соединитель ШРГ28ПК7ЭШ9 имеет прямой патрубок и используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры. Он подходит как для внутреннего, так и наружного применения (при условии защиты от пыли и воды). Условия эксплуатации:

• Соединитель способен выдерживать атмосферное пониженное давление до $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па.
• Устойчив к вибрациям в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Способен выдерживать одиночные механические удары с ускорением до 5000 м/с? .

ШРГ28ПК7ЭШ9 находит применение в различных отраслях, включая радиотехнику и электронику, где требуется надежное соединение в условиях повышенных требований к герметичности и устойчивости к внешним воздействиям.
