Назначение разъёма ШРГ28ПК7ЭШ9

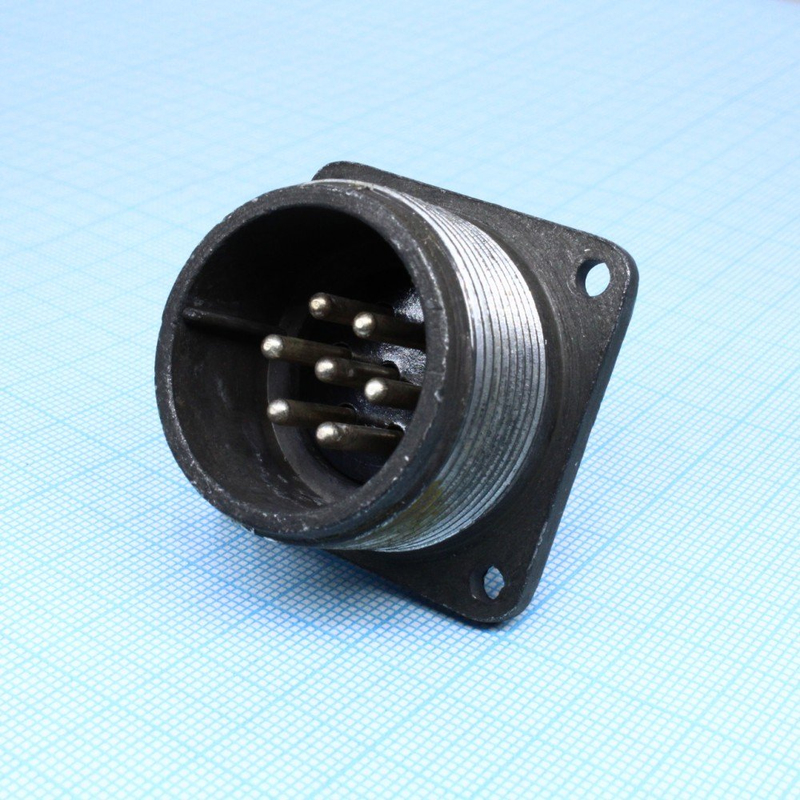

ШРГ28ПК7ЭШ9 — это герметичная цилиндрическая приборная вилка (блочная часть) серии ШРГ с прямым патрубком. Изделие предназначено для работы с экранированным кабелем и оснащено семью силовыми контактами диаметром 2,5 мм. Разъём применяется как соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре, в том числе в жёстких условиях вибрации и ударов.

Конструкция относится к низкочастотным цилиндрическим герметичным разъёмам серии ШРГ. Климатическое исполнение УХЛ позволяет эксплуатировать изделие в различных температурных и влажностных условиях, а герметичное исполнение корпуса обеспечивает защиту контактной группы от внешней среды.

Расшифровка обозначения и конструктивные особенности

Маркировка ШРГ28ПК7ЭШ9 содержит полную информацию о типе и исполнении изделия. Ниже приведена расшифровка каждого элемента обозначения.

• ШРГ — низкочастотный цилиндрический герметичный разъём серии ШРГ.
• 28 — условный размер корпуса (габарит серии).
• ПК — приборная часть с прямым патрубком (П — без патрубка, ПК — с прямым патрубком).
• 7 — количество контактов в разъёме (7 штук).
• Э — гайка патрубка под экранированный кабель.
• Ш — контактная часть «вилка» (штиревые контакты).
• 9 — сочетание контактов: для данного варианта это 7 контактов диаметром 2,5 мм.

Корпус имеет приборное (блочное) исполнение с прямым патрубком под кабель. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение ответных частей. Контакты по умолчанию имеют серебряное покрытие: в данном номинале буква Н в маркировке отсутствует, а она обозначала бы никелевое покрытие. Монтаж проводников выполняется пайкой к штиревым контактам.

Технические характеристики

Основные электрические и эксплуатационные параметры изделия приведены ниже.

• Количество контактов — 7 штук, диаметр контакта 2,5 мм.
• Максимальный ток на один контакт — до 25 А.
• Суммарная токовая нагрузка на вилку — до 175 А.
• Максимальное рабочее (амплитудное) напряжение цепи — до 850 В.
• Сопротивление одного контакта — не более 1 мОм для диаметра 2,5 мм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Тип соединителя — герметичный, климатическое исполнение УХЛ.
• Материал и покрытие контактов — серебро (без буквы Н в маркировке).

Габаритные размеры

Пример габаритов для ШРГ28ПК7ЭШ9 составляет порядка 64,4 на 40 на 40 мм для корпуса размера 28. Точные размеры определяются конструкторской документацией на конкретное исполнение.

Применение и монтаж

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Благодаря герметичному исполнению и стойкости к вибрации и ударам изделие подходит для работы в жёстких условиях эксплуатации.

1. Монтаж проводников выполняется пайкой к штиревым контактам вилки.
2. Кабель подводится через прямой патрубок с гайкой под экранированный кабель.
3. Сочленение с ответной частью производится резьбовым способом с одношпоночной поляризацией.

Артикул изделия — 52012, категория — ШРГ2. Производитель в предоставленных данных не указан.
