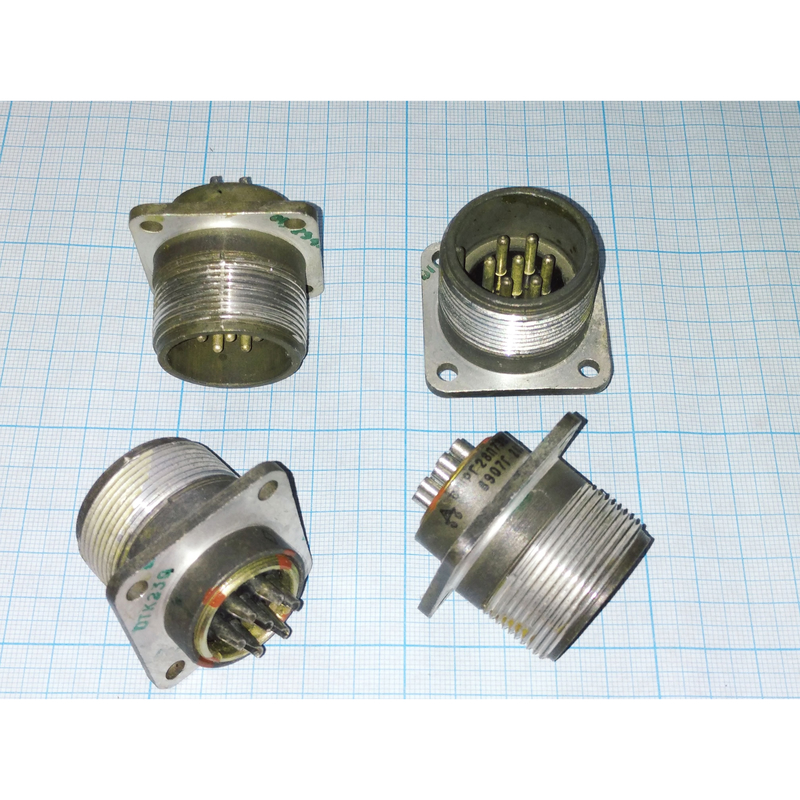

ШРГ28ПК7ЭШ9
Технические характеристики
ШРГ28ПК7ЭШ9
ШРГ28ПК7ЭШ9 — это электрический соединитель (вилка приборная блочного типа) из серии ШРГ, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока.
Назначение
Он используется в радиоэлектронной и радиотехнической аппаратуре для внутренних и наружных (при защите от пыли и влаги) применений в климатическом исполнении УХЛ. Соединитель негерметичный, с прямым выводом под экранированный кабель, без патрубка или с прямым патрубком в зависимости от модификации.
Расшифровка обозначения
ШРГ — тип соединителя (герметичный вариант серии ШР).
28 — условный размер корпуса.
ПК — конструктивное исполнение приборной части (П — без патрубка, ПК — с прямым патрубком).
7 — количество контактов.
Э — экранированный.
Ш — приборная вилка.
9 — индекс исполнения.
Технические характеристики
Соединитель рассчитан на 7 контактов диаметром 2,5 мм с рабочим током до 25 А на контакт и максимальной нагрузкой до 175 А на весь соединитель при напряжении до 850 В (частота до 3 МГц).
| Параметр | Значение |
|---|---|
| Рабочая температура | от -60°C до +60°C (с учетом перегрева до +110°C) |
| Сопротивление изоляции | не менее 5000 МОм |
| Количество сочленений-расчленений | 500 |
| Минимальная наработка | 1000 часов |
| Ускорение (линейное) | 2000 м/с² |
| Срок сохраняемости | 15 лет |
Ответной частью служит розетка кабельная, например ШР28П7ЭШ9.
