Назначение и общее описание

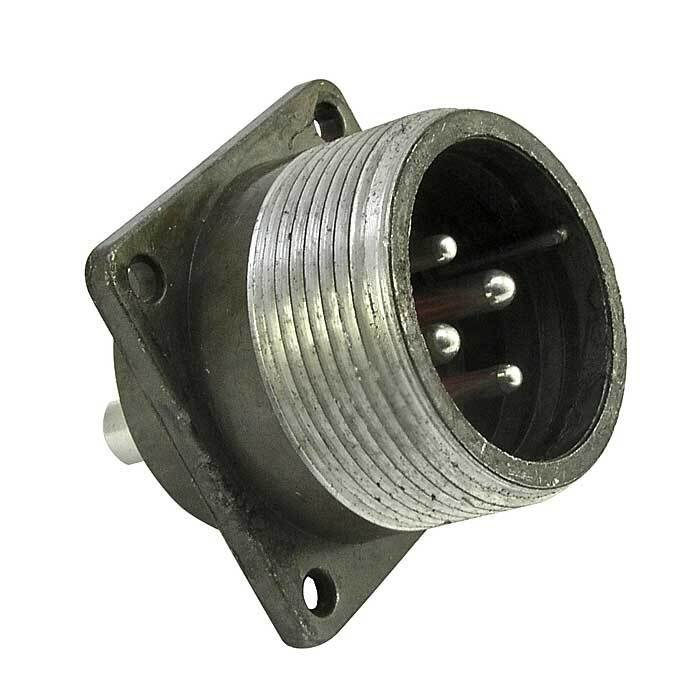

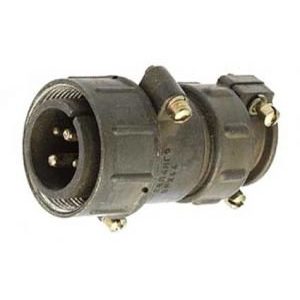

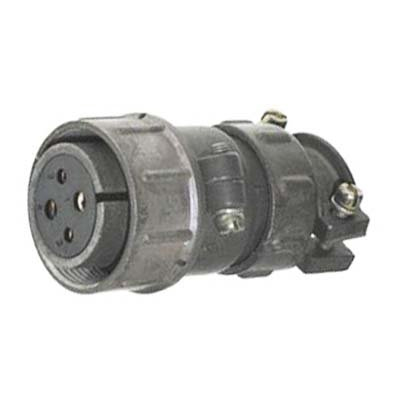

ШРГ28ПК4НШ5 — это герметичная приборная (блочная) вилка из серии цилиндрических резьбовых низкочастотных соединителей. Изделие предназначено для сборки электрических цепей в радио- и радиотехнической аппаратуре, где требуется надёжное механическое и электрическое соединение при повышенных нагрузках и в неблагоприятных условиях эксплуатации. Вилка относится к категории ШРГ2 и поставляется в исполнении с кожухом, что защищает контактную группу и обеспечивает дополнительную механическую прочность узла.

Артикул изделия — 41391. Приемка выполнена по категории «5», что подтверждает соответствие изделия установленным требованиям по данному уровню приёмки. Годы выпуска — 89-91. Производитель в данных о товаре не указан.

Расшифровка обозначения и конструктивные особенности

Маркировка ШРГ28ПК4НШ5 содержит полную информацию о типе и исполнении соединителя, что позволяет правильно подобрать изделие для конкретной задачи.

• «ШРГ» — тип соединителя: цилиндрический низкочастотный герметичный.
• «28» — условный размер корпуса.
• «ПК» — конструктивное исполнение: приборная часть с прямым патрубком.
• «4» — количество контактов: 4 штуки.
• «НШ5» — гайка патрубка под неэкранированную проводку и кабель, а также конкретный вариант конструкции.

Вилка имеет четыре контакта: обычно два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Монтаж выполняется пайкой на плату или блок. Материал контактных пар — серебро на никелевой основе, что обеспечивает стабильное низкое переходное сопротивление.

Электрические и механические характеристики

Сопротивление контакта не превышает примерно 1 мОм для контактов диаметром 2,5 мм и 0,75 мОм для контактов диаметром 3,5 мм. Такие значения обеспечивают низкие потери и надёжный электрический контакт даже при длительной эксплуатации.

Максимальный ток на один контакт достигает около 35 А для контактов 2,5 мм и до 50 А для контактов 3,5 мм. Суммарный рабочий ток вилки составляет до примерно 150 А. Максимальное рабочее напряжение постоянного тока — до 850 В. Сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч МОм, порядка 5000 МОм.

Соединение герметичное, резьбовое, исполнение по климатике УХЛ. Вилка допускает перепад давления до 10⁵ Па при низкой допустимой утечке воздуха. Рабочий диапазон температур — обычно от минус 60 °C до плюс 60 °C, с возможностью кратковременных перегревов за счёт нагрева контактов.

Устойчивость к вибрации и ударам

Изделие рассчитано на синусоидальные вибрации в диапазоне частот примерно от 1 до 5000 Гц с ускорением до 300 м/с². Одиночные механические удары допускаются с ускорением до порядка 5000 м/с², многократные — до около 350 м/с². Это позволяет применять вилку в условиях повышенной вибрации и тряски.

Применение

ШРГ28ПК4НШ5 применяется в радио- и радиотехнической аппаратуре, где необходимы герметичные низкочастотные соединения с повышенной токовой нагрузкой и стойкостью к механическим воздействиям. Вилка подходит для сборки электрических цепей в составе блоков и приборов, эксплуатируемых в условиях вибрации, ударов и перепадов давления. Исполнение с кожухом и гайкой патрубка под неэкранированную проводку упрощает монтаж кабельных линий и обеспечивает защиту контактной группы.
