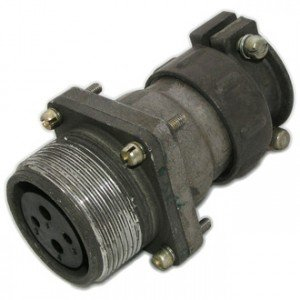

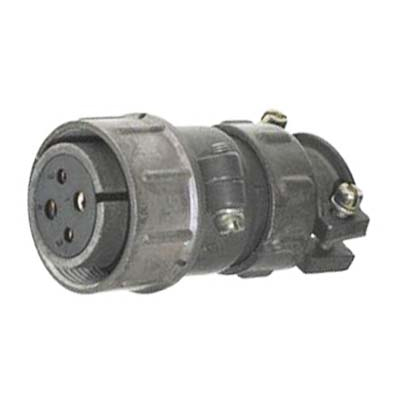

ШРГ28ПК4НШ — это приборная розетка из серии цилиндрических низкочастотных соединителей ШРГ, предназначенная для надежного электрического соединения в аппаратуре. Она используется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Расшифровка обозначения

• ШРГ — тип соединителя (герметичный вариант серии ШР).

• 28 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 4 — сочетание контактов: один контакт диаметром 5,5 мм.

• Н — покрытие контактов никелем (для повышенной коррозионной стойкости).

• Ш — розетка (гнездо).

Технические характеристики

Соединитель рассчитан на ток до 100 А на контакт и общую нагрузку 100 А, с сопротивлением контакта не более 0,3 мОм. Работает при амплитудном напряжении до 850 В и частоте до 3 МГц, с сопротивлением изоляции не менее 5000 МОм. Выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 500 g) и температуру от -60 до +60 °C (до +110 °C с учетом перегрева).

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для цепей постоянного и переменного тока, с ресурсом 500 сочленений-расчленений и наработкой 1000 часов. Резьбовое сочленение и одношпоночная поляризация обеспечивают надежную фиксацию и защиту от неправильного подключения.
