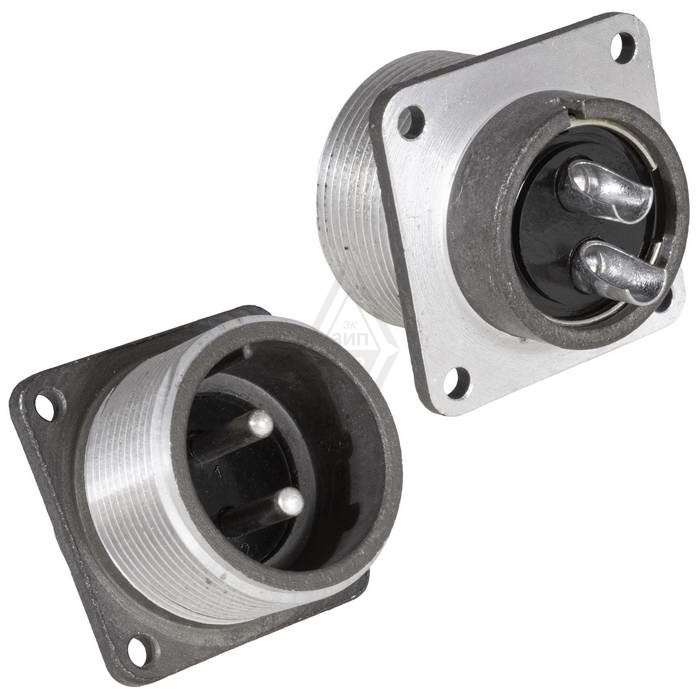

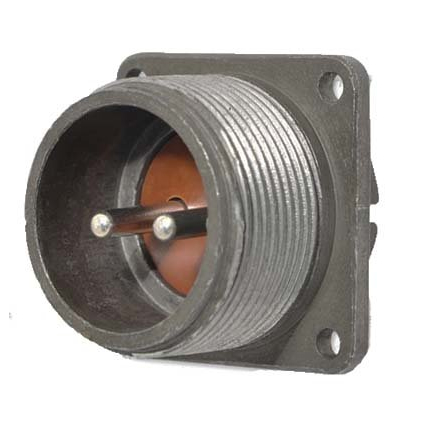

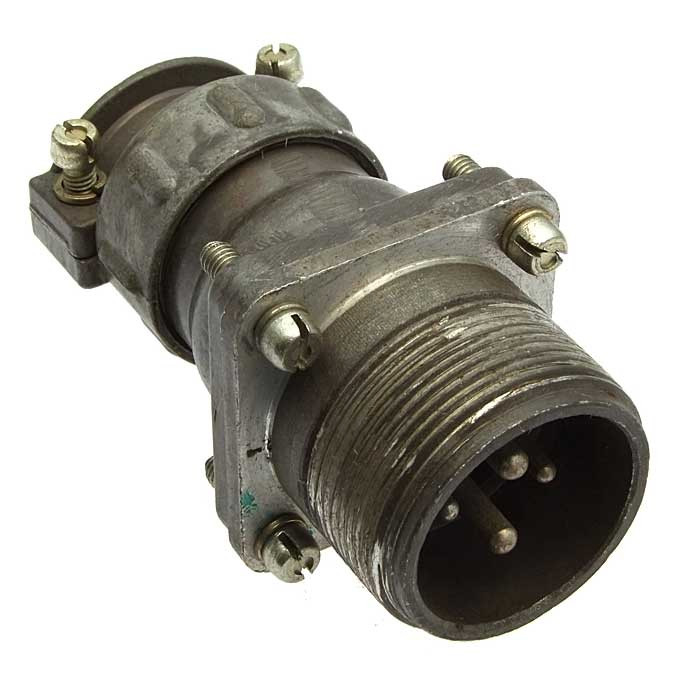

ШРГ28ПК2ЭШ7

Цена:

950 ₽

Технические характеристики

ШРГ28ПК2ЭШ7 — это герметичная приборная (блочная) вилка цилиндрического резьбового соединителя серии ШРГ, предназначенная для подключения кабельных частей в радиоэлектронной, радиотехнической и общей промышленной аппаратуре. Она рассчитана на использование в жёстких климатических и механических условиях, в том числе в агрегатах наземного и авиационного назначения.

ШРГ — тип соединителя (цилиндрический герметичный монтажный).
28 — условный размер корпуса (геометрия и габариты серии ШРГ28).
ПК — приборная часть с прямым патрубком (блочная вилка, монтируемая на панели/печатной плате).
2 — количество контактов.
Э — исполнение контактной системы (тип разводки/расположения контактов).
Ш7 — сочетание контактов (конфигурация ключ‑замок, исключающая перепутывание при подключении).

Количество контактов — 2, диаметр контактов около 3,5 мм.
Максимальная токовая нагрузка на один контакт — не более 50 А, суммарный рабочий ток — до 100 А.
Максимальное рабочее напряжение постоянного тока — до 850 В.
Сопротивление контакта — не более 0,75 мОм на контакт, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Корпус — герметичный, климатическое исполнение УХЛ (работа в условиях умеренного и холодного климата, включая запылённую и влажную среду при внешней защите от воды и пыли).
Сочленение с кабельной частью (розеткой ШР/СШР соответствующего типоразмера) — резьбовое, что обеспечивает надёжную фиксацию и герметичность.
Контакты обычно покрыты серебром или серебром/никелем, что снижает переходное сопротивление и улучшает коррозионную стойкость.
Монтаж на приборной части — паяный (контакты заводятся под пайку на печатную плату или в распределительную коробку).

Диапазон рабочих температур окружающей среды — примерно от −60 °C до +60 °C , при смене температур с учётом перегрева контактов до +110 °C.
Работоспособна при пониженном атмосферном давлении до примерно1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па (порядка10−610^{-6}1 0 − 6 мм рт. ст.), что позволяет использовать в вакуум‑подобных условиях.
Вибрация: синусоидальная, диапазон частот 1–5000 Гц, ускорение до 300 м/с² (около 30g).
Механические удары: одиночные удары до 5000 м/с² (500g), многократные — до 350 м/с² (35g); линейные нагрузки — до 2000 м/с² (200g).

Описание

ШРГ28ПК2ЭШ7

ШРГ28ПК2ЭШ7: герметичная приборная вилка для силовых и сигнальных цепей

ШРГ28ПК2ЭШ7 — цилиндрический штепсельный электрический соединитель серии ШРГ, выполненный в виде приборной вилки с прямым патрубком. Разъём применяется для разъёмного соединения электрических цепей постоянного и переменного тока в радиоэлектронной, промышленной, транспортной и специальной аппаратуре, где важны механическая прочность, защита соединения и устойчивость к внешним воздействиям.

Конструкция рассчитана на монтаж в корпусе оборудования и подключение экранированного кабеля. Герметичное исполнение позволяет использовать соединитель в аппаратуре, эксплуатируемой в сложных климатических и производственных условиях при соблюдении требований к монтажу и защите кабельного ввода.

Основные характеристики ШРГ28ПК2ЭШ7

Параметр	Значение
Тип изделия	Вилка приборная, герметичная
Серия	ШРГ
Количество контактов	2
Диаметр контактов	3,5 мм
Номинальная нагрузка на один контакт	До 50 А
Суммарная токовая нагрузка	До 100 А
Максимальное рабочее напряжение	До 850 В
Сопротивление контакта	Не более 0,75 мОм
Сопротивление изоляции	Не менее 5000 МОм
Способ сочленения	Резьбовой
Число циклов сочленения и расчленения	Не менее 500
Исполнение кабельного ввода	Прямой патрубок, для экранированного кабеля
Габаритные размеры	Около 64,4 × 40 × 40 мм

Указанные параметры характеризуют ШРГ28ПК2ЭШ7 как разъём для цепей с повышенной токовой нагрузкой. Два контакта диаметром 3,5 мм обеспечивают передачу питания или силовых сигналов, а низкое переходное сопротивление помогает снизить потери и нагрев в точке соединения.

Назначение и применение

Разъём ШРГ28ПК2ЭШ7 используют в качестве приборной части разъёмного соединения. Он устанавливается на панели, корпусе шкафа, блоке аппаратуры или другом конструктивном элементе оборудования. Ответная часть подбирается по серии, типоразмеру, контактной формуле и исполнению.

Типичные области применения:

Силовые цепи питания постоянного и переменного тока.
Электротехнические шкафы, стойки и приборные блоки.
Радиотехническая и радиоэлектронная аппаратура.
Промышленная автоматика и измерительные комплексы.
Оборудование с экранированными кабельными линиями.
Транспортная, специальная и климатически нагруженная техника.

Серия ШРГ предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Конструктивные особенности

Обозначение ШРГ28ПК2ЭШ7 указывает на принадлежность изделия к герметичной серии цилиндрических разъёмов. Приборное исполнение означает монтаж вилки непосредственно на оборудование, а прямой патрубок служит для организованного подключения кабеля. Исполнение для экранированного кабеля важно в системах, где требуется уменьшить влияние электромагнитных помех и обеспечить непрерывность экранирующего контура.

Резьбовое сочленение фиксирует соединяемые части и снижает риск самопроизвольного разъединения при вибрациях, ударах или натяжении кабеля. Контакты имеют серебряное покрытие, обеспечивающее высокую проводимость и стабильность электрического контакта.

Для соединителя заявлена работоспособность при вибрационных нагрузках в диапазоне 1–5000 Гц, а также устойчивость к одиночным и многократным механическим ударам. Такие характеристики делают ШРГ28ПК2ЭШ7 подходящим для аппаратуры, работающей в условиях вибрации и динамических нагрузок.

Что учитывать при подборе

При использовании ШРГ28ПК2ЭШ7 необходимо проверить совместимость с ответной частью по нескольким ключевым параметрам:

Серия и типоразмер корпуса должны совпадать.
Контактная формула должна соответствовать двум контактам диаметром 3,5 мм.
Ответная часть должна иметь совместимое расположение и поляризацию контактов.
Следует учитывать исполнение кабельного ввода и необходимость подключения экрана.
Сечение проводников должно соответствовать допустимой токовой нагрузке и конструкции контактов.
Рабочее напряжение, ток, условия окружающей среды и требования к герметичности должны находиться в пределах параметров изделия.

ШРГ28ПК2ЭШ7 — практичное решение для надёжного приборного соединения двух силовых проводников в экранированной кабельной линии. Сочетание герметичного корпуса, резьбовой фиксации, двух контактов 3,5 мм и допускаемой нагрузки до 50 А на контакт позволяет применять разъём в ответственных электротехнических системах.
