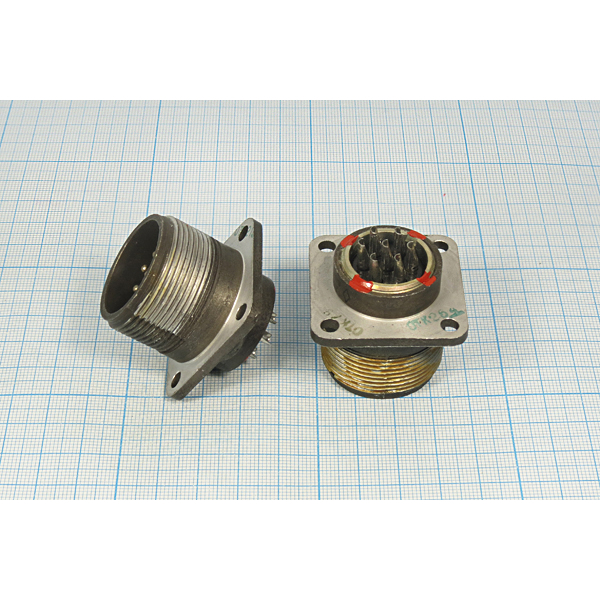

ШРГ28П7ЭШ9 — это низкочастотный цилиндрический электрический соединитель серии ШРГ, исполненный как вилка приборной (блочной) части, герметичный, с 7 контактами. Он применяется в радиоэлектронной и радиотехнической аппаратуре, а также в электрических цепях постоянного и переменного тока, в том числе с частотой до десятков кГц.

• ШРГ — тип соединителя (герметичный цилиндрический соединитель общего применения).

• 28 — условный размер корпуса.

• П — приборная (блочная) часть без патрубка; Э — вид гайки патрубка для экранированного кабеля.

• 7 — количество контактов, 9 — комбинация контактов (сочетание гнезд/штырей).

• Количество контактов: 7 шт., диаметр контактных стержней — 2,5 мм.

• Рабочий ток на контакт — до 25 А, суммарный рабочий ток соединителя — до порядка 175 А.

• Максимальное напряжение цепи (амплитудное значение) — до 850 В для постоянного и переменного тока.

• Климатическое исполнение УХЛ (умеренно‑холодный, внутреннее и наружное исполнение, при защите от пыли и воды).

• Диапазон рабочих температур окружающей среды — ориентировочно от −60 °C до +60 °C, с возможным перегревом контактов до примерно +110 °C.

• Устойчивость к вибрации и ударам: допускает синусоидальную вибрацию до ~300 м/с², одиночные удары до ~5000 м/с² и многократные удары до ~350 м/с².

• Минимальная наработка — порядка 1000 часов, количество сочленений‑расчленений — не менее 500 циклов.

• Сопротивление изоляции в нормальных климатических условиях — не менее нескольких тысяч мегаом, что характерно для герметичных низкочастотных соединителей.

• Предусмотрена герметичность вплоть до пониженного давления (порядка 10⁻⁴…10⁻⁶ Па) и ограничения по скорости утечки воздуха при перепаде давления.
