Назначение соединителя ШРГ28П7ЭШ9

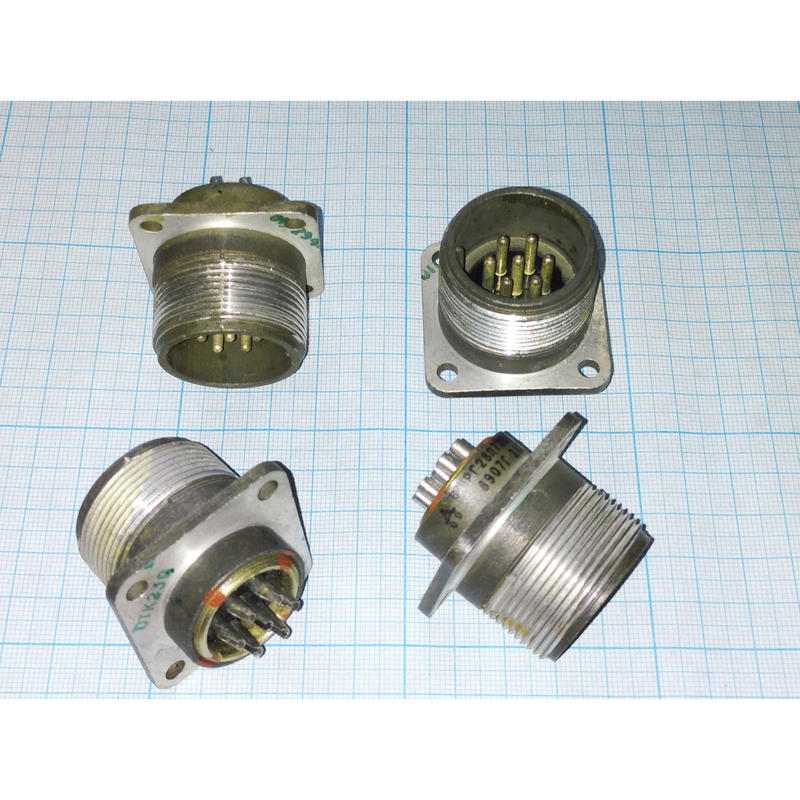

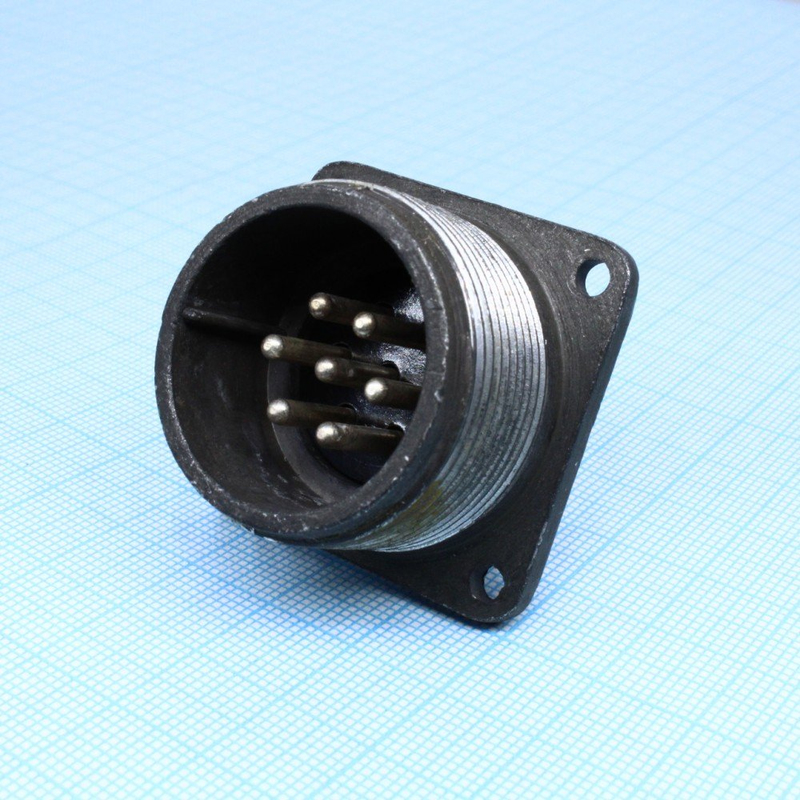

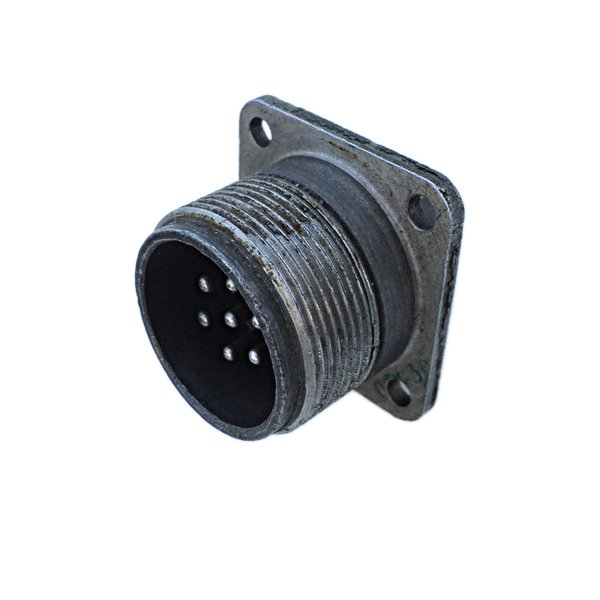

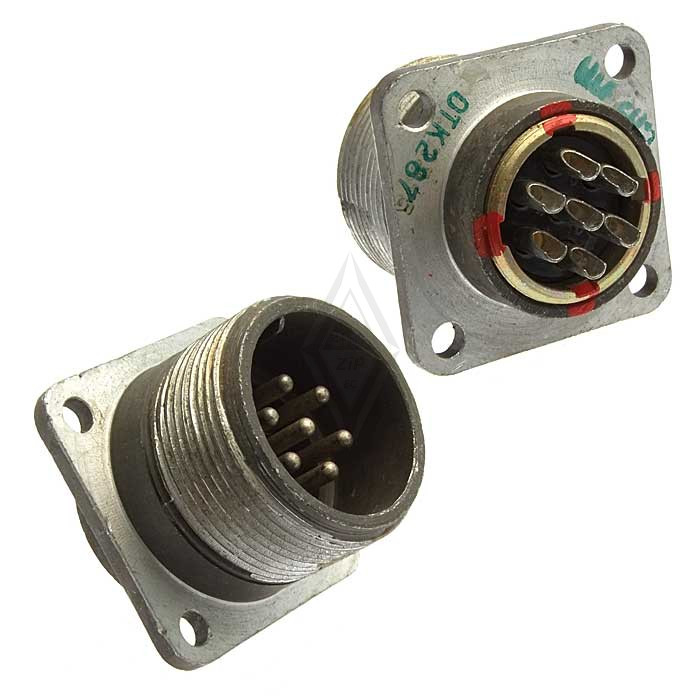

ШРГ28П7ЭШ9 представляет собой герметичную блочную вилку — цилиндрический низкочастотный соединитель, предназначенный для электрических цепей. Изделие применяется для надёжного соединения и разъединения электрических цепей в различных электро- и радиоаппаратах, включая приборные и кабельные части с прямым или угловым патрубком.

Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют использовать вилку в цепях питания и передачи сигнала низкой частоты, где требуется стабильный электрический контакт и защита от внешней среды.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме и содержит полную информацию о типе и исполнении соединителя. Ниже приведены значения каждого элемента обозначения.

• ШРГ — тип соединителя: штепсельный, резьбовой, герметичный.
• 28 — условный размер корпуса, диаметр 28 мм.
• П — приборная часть без патрубка.
• 7 — количество контактов, диаметр каждого контакта 2,5 мм.
• Э — гайка патрубка для экранированного кабеля.
• Ш — вилка со штыревыми контактами.
• 9 — сочетание контактов и покрытия, в данном случае серебро.

Конструкция вилки предусматривает объёмный монтаж с пайкой проводов к контактам и резьбовой фиксацией. Резьбовое соединение обеспечивает механическую прочность стыка и герметичность, а гайка патрубка позволяет подключать экранированный кабель для защиты цепи от помех.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его применение в аппаратуре.

• Максимальный ток на один контакт — 25 А.
• Общая токовая нагрузка — 175 А.
• Сопротивление контактов — не более 1–2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество соединений — 500.
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц, что подтверждает его пригодность для работы в условиях повышенных механических нагрузок.

Материалы и условия эксплуатации

Корпус соединителя изготавливается из алюминиевого сплава, а контакты покрыты серебром. Такое сочетание обеспечивает коррозионную стойкость, стабильное переходное сопротивление и надёжную работу при частых сочленениях и расчленениях. По климатическому исполнению изделие относится к категории УХЛ — умеренный и холодный климат.

Область применения

ШРГ28П7ЭШ9 применяется в радиоэлектронной и радиотехнической аппаратуре для подключения приборных и кабельных частей. Соединитель подходит для монтажа в составе блоков, стоек и пультов, где требуется герметичный стык и экранирование сигнальных цепей.

Благодаря семи контактам диаметром 2,5 мм и высокому допустимому току вилка используется в силовых и сигнальных цепях одновременно. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации, а серебряное покрытие контактов снижает потери и нагрев в местах соединения.

Для корректной работы изделия монтаж проводов выполняется пайкой к контактам, после чего соединитель фиксируется резьбой. Экранированный кабель подключается через гайку патрубка, что позволяет сохранить целостность экрана и защитить передаваемый сигнал от внешних наводок.
