ШРГ28П7ЭШ9 представляет собой блочную вилку серии ШРГ — цилиндрических низкочастотных герметичных соединителей для объемного монтажа с резьбовой фиксацией.

Основные характеристики

Эта 7-контактная вилка предназначена для приборных применений, имеет прямой вывод под экранированный кабель без патрубка. Диаметр каждого контакта — 2,5 мм, сопротивление контакта не превышает 1 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Максимальное рабочее напряжение — 850 В, ток на контакт — до 25–35 А (общий до 175 А), масса — около 50 г.

Условия эксплуатации

Соединитель соответствует климатическому исполнению УХЛ, выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и пониженное давление до 1,3×10⁻⁴ Па.

Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов; покрытие контактов — серебро или никель, корпус из алюминиевого сплава с оксидированием.

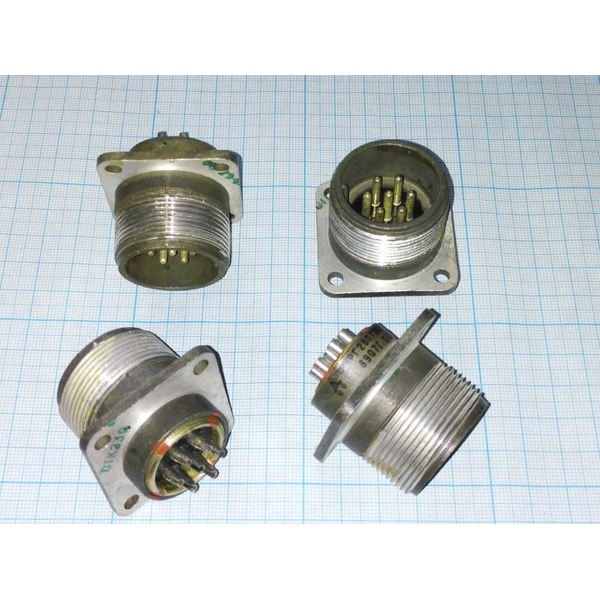

На фото видна типичная блочная вилка с резьбовым сочленением и монтажными фланцами, соответствующая виду приёмки «5» по АСЛР.434410.017 ТУ или бР0.364.040 ТУ.
