ШРГ28П7ЭШ9 представляет собой блочную вилку серии ШРГ — герметичные цилиндрические низкочастотные соединители советского/российского производства для приборного монтажа.

Основные характеристики

Эта вилка имеет 7 контактов диаметром 2,5 мм с покрытием серебром или никелем, предназначена для токовой нагрузки до 25–35 А на контакт и напряжения до 850 В.
Сопротивление контакта не превышает 1 мОм, изоляции — не менее 5000 МОм в нормальных условиях.
Климатическое исполнение УХЛ, тип — негерметичная или герметичная с резьбовой фиксацией, для внутреннего монтажа с прямым выводом под экранированный кабель.

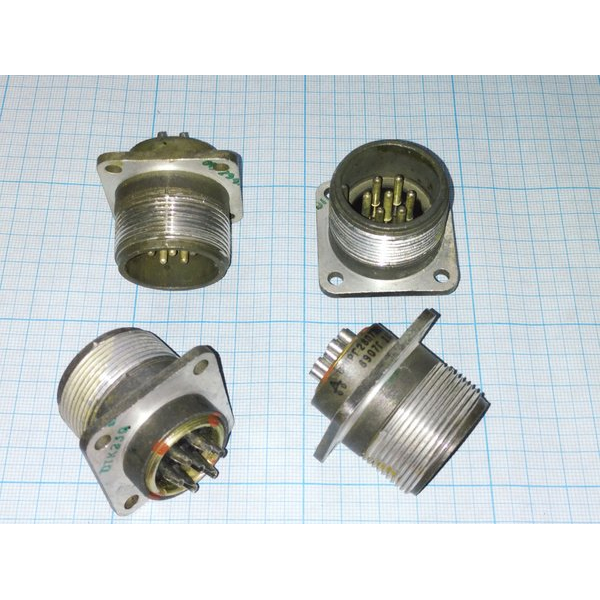

На изображении показана типичная блочная вилка ШРГ28П7ЭШ9 с монтажными фланцами, резьбовым основанием и рядами золотистых контактов.

Надежность и применение

Соединитель выдерживает 500 циклов сочленений-расчленений и наработку не менее 1000 часов.
Он устойчив к вибрации (1–5000 Гц, до 30 g), ударам (до 500 g одиночный, 35 g многократный) и пониженному давлению до 1,3×10⁻⁴ Па.
Вид приемки «5» соответствует ТУ АСЛР.434410.017, подходит для авионики, промышленной электроники и объемного монтажа.

Конструкция

Корпус из алюминиевого сплава (ширина 40 мм, высота 43,4 мм) с оксидным покрытием, масса около 50 г.
Сочленяется с розетками ШР, без патрубка, для условий УХЛ по ГОСТ РВ 20.39.414.1.
