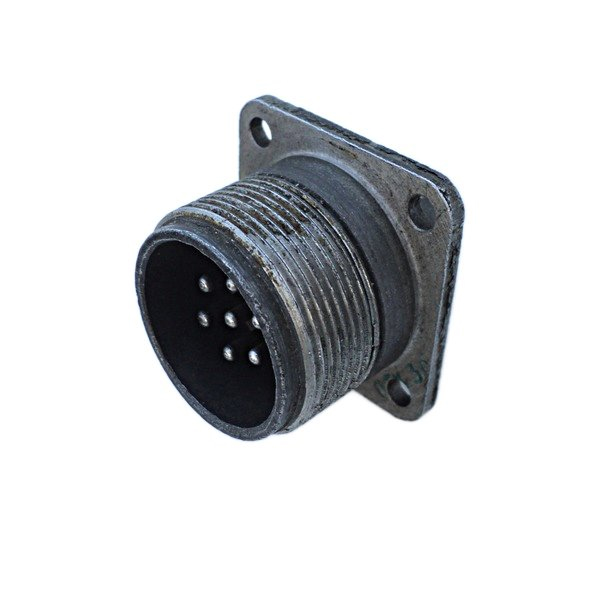

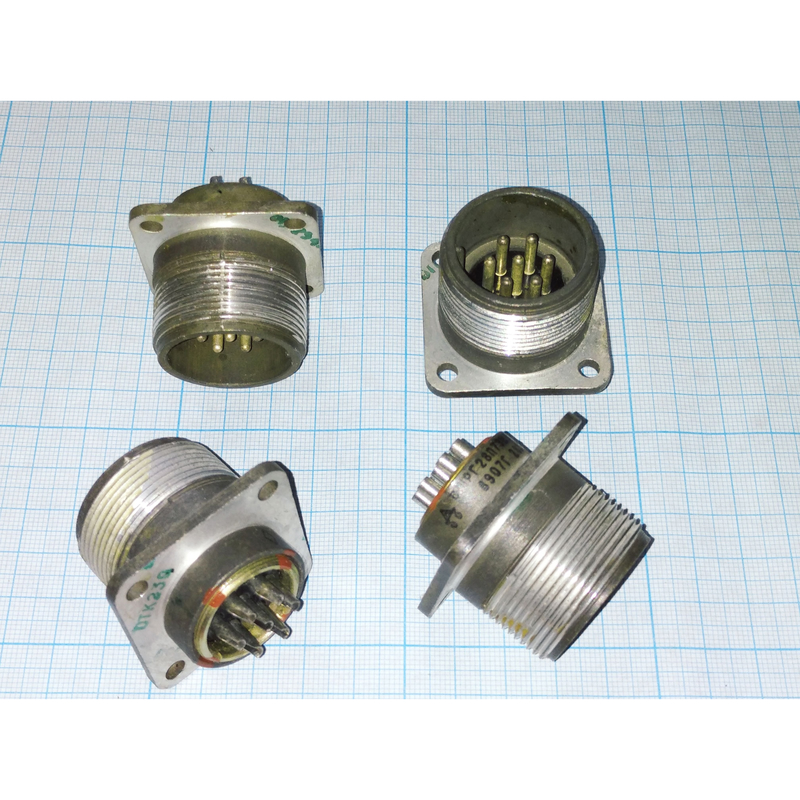

ШРГ28П7ЭШ9 вилка Блочная

Соединитель ШРГ28П7ЭШ9 представляет собой блочную вилку, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии герметичных цилиндрических соединителей, которые широко применяются в различных видах электро- и радиоаппаратуры.

Технические Характеристики

• Количество контактов : 7 штук.

• Диаметр контактов : 2,5 мм.

• Покрытие контактов : Серебро.

• Максимальный ток на одиночный контакт : Не более 25 А.

• Максимальное рабочее напряжение : До 850 В (амплитудное значение).

• Сопротивление контактов : Не более 1 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

• Тип корпуса : Герметичный.

• Метод монтажа : Пайка.

• Габаритные размеры : Не более 63,3?40?40 мм.

• Сочленение : Резьбовое.

• Климатическое исполнение : УХЛ (умеренный климат).

Условия Эксплуатации

• Температура окружающего воздуха : От -60°C до +60°C.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с? (30g).

• Механический удар : Одиночного действия — до 5000 м/с? (500g), многократного действия — до 350 м/с? (35g).

• Атмосферное пониженное давление : До 1,3·10?? Па (10?? мм рт. ст.).

Применение

Соединители ШРГ28П7ЭШ9 используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они подходят для внутреннего и наружного применения при условии защиты от пыли и воды.

Соединители этого типа предназначены для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Они могут использоваться с экранированными или неэкранированными кабелями в зависимости от вида концевой гайки патрубка.
